桥式抓斗起重机（标书范本）

桥式抓斗起重机

技术规范书

招标方：

投标方：

日 期：

签署页：

批准人：

审核人：

校核人：

编制人：

会签页：

电气：

热控：

1. 总则

1.1 本规范书适用于“XX余热利用工程”招标文件的桥式抓斗起重机设备。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和有关工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。如有异议，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。

1.5 在合同签订后，买方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由买、卖双方协商确定。

1.6 本规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

2. 气象特征与使用条件

2.1 概述

2.1.1 本工程拟新建3×180t/h 高温高压循环流化床锅炉+3×B25MW背压式汽轮发电机组+1×33MW纯凝式汽轮发电机组。

2.1.2 本工程配置 2台套桥式抓斗起重机。

2.2 场地条件和工作环境

2.2.1 安装地点：干煤棚内，室内布置；

2.2.2 机组年运行小时数为8000h。

2.2.3 桥式抓斗起重机的工作制为重级工作制。

2.2.4工作环境：多尘、湿度大、工作环境差。

2.3 气象条件及地质资料

公司位于XXX区经济开发区内。XX市位于东经101°04′35″—102°43′40″，北纬37°47′10″—39°00′30″之间，XX省X山北麓，属于大陆性温带干旱气候，光照充足，气候干燥，全年多西北风，昼夜、四季温差较大，霜期长，春季多大风。境内气温北高南低，降水北少南多。气温随海拔高度的增高而递减，年均气温市区9.2℃，永昌4.8℃，南部山区0.2℃，南、北年平均温差9.0℃，项目所在地海拔高度1510m，冻土深度1.43m。

2.4 煤质资料

本项目锅炉燃料进厂粒度按≤200mm考虑， 设计煤质分析如下：

2.5 锅炉耗煤量

本期运煤系统设计出力按终期3×180t/h高温高压循环流化床锅炉满负荷运行考虑，燃料消耗量如下表：

注：日耗煤量按 24小时计，年利用小时按8000小时计。

3. 制造标准

3.1 桥式抓斗起重机的设计、制造应符合下列规程、规范：

JB1036-82 通用桥式起重机技术条件

GB6067-85 起重机安全规程

GB3811-83 起重机设计规范

3.2 减速器齿轮的精度等级应符合JB179-83《渐开线圆柱齿轮精度》的规定。行车电机、电控设备应符合JB4315-86，JB1036-82的规定。

4. 技术要求

4.1桥式抓斗起重机的使用条件

本技术规范所招的抓斗桥式起重机分别安装在本工程建设的两座干煤棚内（1#干煤棚宽30m宽102m;2#干煤棚宽30m长54m ），起重机被用于干煤棚中燃煤的投料和倒垛。干煤棚为封闭型，四周设有挡煤墙（H=4m），屋顶设有灯光照明。

干煤棚的基本情况如下：

煤棚跨度：30.00m（大车轨道跨度28.5m），

煤棚长度：1#煤棚长度102.00m；2#煤棚54.00m

起重机大车轨顶标高：13.160m（相对于煤棚地面±0.00m）

起重机大车轨道长度：1#煤棚起重机L=102.00m/条 （两条，型号由卖方提供，承重按两台桥抓考虑）；2#煤棚起重机L=54m/条（两条，型号由卖方提供，承重按两台桥抓考虑）。

煤棚屋架下弦底标高：17.500m（相对于煤棚地面±0.00m）

棚内受料斗上标高：0.00m（暂定）

棚内受料斗数量、开口尺寸：2个 、2800x2800mm（暂定）

棚内受料斗结构形式：钢筋混凝土（暂定）

2.3燃料资料

本项目所用的燃料为原煤，由汽车运进干煤棚。基本资料如下：

●　物 料：煤

●　散装密度：0.80～1.00t/m3

●　粒 度：≤250mm

4.2设备规范

4.2.1 抓斗起重机参数（空白处由供方填写）

上煤能力：~100t/h

起 重 量：10t（包括吊具）

跨 度：28.5m

提升高度：~15.0m

工作级别：A6

驾驶室为封闭式，端面入口，带分体式空调，驾驶室位置施工图阶段确定。

抓斗开闭方向与大车运行方向：垂直

抓斗起升速度：（投标方定）

抓斗下降速度：（投标方定）

抓斗开闭速度：（投标方定）

小车运行距离：（投标方定）

大车轨道长度： 118.20 m 。

大车轨道型号：（投标方定）

大车运行速度：（投标方定）

小车运行速度：（投标方定）

小车轨距： （投标方定）

小车自重： （投标方定）

起重机轮压： （投标方定）

起重机自重： （投标方定）

电动机功率：大车运行： kW （投标方定）

小车运行： kW （投标方定）

抓斗升降： kW （投标方定）

抓斗开闭： kW （投标方定）

起重机电源：380/220VAC，50Hz

起重机整体（不含抓斗）尺寸

长： （投标方定）

宽： （投标方定）

高： （投标方定）

起重机供货台数：2台。

4.2.2 抓斗参数（空白处由供方填写）

抓斗形式： 轻型抓斗

抓斗容积：5 m3（闭合状态）

抓斗自重： kg

抓斗打开时间： s

抓斗闭合时间： s

抓斗打开高度： mm

抓斗闭合高度： mm

抓斗打开宽度： mm

抓斗闭合宽度： mm

抓斗顶部至大车轨面距离： （供参考）

抓斗与大车轨道中心极限位置 控制室侧： （供参考）

加料斗侧： （供参考）

抓斗供货台数： 2台

4.3 技术要求

4.3.1 总的技术要求

4.3.1.1 起重机的结构和机构部件的设计全部应考虑承受动静载荷以及由于碰击所引起的外力。

4.3.1.2 起重机的大小车运行机构的设计应允许在空载全速运行时，在断掉电源的情况下与缓冲器碰撞。

4.3.1.3 抓斗材料应采用优质碳素钢锻制，并经热处理。

4.3.1.4 起吊绳应是具有挠性的钢丝绳，长度应满足在最大起吊高度时，吊绳在卷筒上还应留有不小于两圈的足够安全圈数。

4.3.1.5 卷筒、铸造卷筒的毛胚件在加工前应进行应力消除。卷筒的直径和长度要满足当起吊在最低极限位置时能使钢丝绳在卷筒上留有不小于两圈的安全圈数和三圈固定圈。压板及螺栓牢固可靠。

4.3.1.6 轴承（包括电机轴承）等易损件应具有≮8000小时的工作寿命。

4.3.1.7 起重机在制动闸失灵时，吊件应在控制速度下降落，起升机构采用双液制动器，每个制动器的安全系数不低于1.25倍。

4.3.1.8 起重机的操作余量：100%额定负荷下，只要适当调节起吊装置的制动闸，即能正确操作。

4. 3.1.9 起重机所有钢材须经喷丸处理。

4.3.1.10制造所需钢材必须经喷丸处理，组装前应清除全部加工垃圾，并从内外表面清除所有轧屑、锈皮、油脂等。油漆要求为二层底漆、二层面漆。第二层面漆由安装单位在现场涂。油漆全部由卖方提供，油漆的种类及面漆颜色由买卖双方共同商定。

4.3.1.11桥式抓斗起重机应有检修大车、小车的检修通道。

4.3.2 具体技术要求

供方应考虑所供的抓斗桥式起重机在任何工况下，均应是一台安全、可靠、操作方便、配套齐全、检修方便的设备。在使用过程中主要体现在以下几点：

● 最小年平均无故障时间不小于8000小时；

● 抓斗起重机为四梁桥式，带封闭式控制室，控制室内带空调。

● 抓斗起重机的操作均在控制室内进行；

● 起重机的大小车运行、抓斗升降和开闭均采用常规控制；

● 起重机大车采用分别驱动装置；

● 安全与限位位置不少于以下两点：

1） 上限（常用、非常用）；

2） 主梁两端（常用、非常用）；

● 抓斗桥式起重机设有主梁桥下照明、安全检修电源、行车报警电铃等；

● 控制台、操作手柄符合人体工程学原理；

● 钢丝绳与斗体连接方式合理，摆动现象少；

● 起重机大车供电方式采用安全滑触线；小车供电方式为电缆滑车。

● 吊车按《通用桥式起重机》出口标准制造、安装、检验。

4.4 电气部分

4.4.1 电气设备包括电动机及其控制设备，起动性能应与机械部分相匹配。

4.4.2 电气设备包括必要的电动机操作器、制动闸控制器等以及某些必要的电磁开关、电阻器、保护电器、限位开关、电缆、照明以及便于检修的设施等。主要元器件选用西门子、ABB、施耐德品牌；行车本体上装设供夜间工作使用的投光灯，功率不小于1kW。

4.4.3 电动机（包括控制设备等）的电源为380V三相四线，50Hz。电压波动为85%~110%UH，电动机额定力矩为应符合国家有关起重机电气设备配备标准。

4.4.4 电动机具有足够的容量承受吊件的负荷。

4.4.5 每个起吊装置有一个自动复位式限位开关，保证控制起吊电机主电路起升限位，当吊钩达到移动上限时，起吊电机电路就被断开。

4.4.6 行车限轨器装置、限位开关（大车）装置由卖方提供。

4.4.7 大车导电形式采用“H”型节能多极滑线，控制亦采用滑线方式实现，卖方供应滑线及附件。

4.4.8电动机工作的环境温度按照40度，绝缘等级为F级，温升按B级考核。电动机防护等级为IP55级。

4.4.9每个运动部分都有速度控制器，在每个方向至少有三挡控制速度。

4.4.10动力电缆为铜芯，截面不得小于2.5mm2。控制电缆为铜芯，截面不小于1.5mm2。动力电缆采用ZR-YJV-1交联聚乙烯，控制电缆采用ZR-KVVP-500屏蔽电缆。

4.4.11电动机能效等级应至少达到能效2级。所配电动机应符合现行有效版的《旋转电机基本技术条件要求》标准。投标方在合同生效10天内应向买方提供起重机配套所有电动机详细参数，包括如下：电动机型号、转速、接线方式、功率因数等。

4.4.12安全滑触线的样本在合同生效5天内向投标方提供。安全滑触线的布置安装时由卖方派人指导安装。

5、性能保证

5.1双梁在静载试验时，其下挠度应在标准范围内。其它机械性能按起重机机械标准验收。

5.2主钩和付钩表面无明显缺陷、蜂窝及散裂纹。

5.3轴承寿命≮8000小时。

5.4保证减速器不漏油、渗油。

6.技术服务

6.1技术文件和图纸

6.1.1卖方应向买方提供10套完整、详尽的关于验收、储存、安装、调试、运行及维修等方面的技术资料，若买方认为卖方所供资料不能满足要求时，有权要求卖方补充。

6.1.2卖方提供的技术资料中应包括各设备和部件的检验、试验、安装、运行和维护等方面的技术数据、说明书、有关图纸以及有关的规程、规范、标准及其它技术资料。

6.1.3卖方提供技术文件的范围也应满足本规范书其它部分的要求。

6.1.4 卖方应提供下列技术文件和图纸，但不限于此：

设备运行、操作说明书；

各部件或设备的使用说明；

各部件或设备的维修说明及维修质量标准；

各部件或设备的规范表；

各部件或设备的调整试验规程；

各部件或设备的合格证书；

各部件、设备主要用材的检验合格证书；

备品备件和专用工具一览表；

桥式抓斗起重机总设计说明；

安装要求及安装质量标准；

设备总装配图和部件组装图；

设备基础和电气、控制接口资料；

有关的规程、规范和标准；

控制原理资料；

技术参数表。

卖方应根据保证安装、调试、运行、维护保养等顺利进行的原则，提供有关建议性技术文件资料和各类图纸。

6.2培训

6.2.1卖方负责制定对买方人员在运行、维护和试验等方面的培训计划，培训时间经买卖双方商定。

6.2.2卖方应为买方的待培人员提供培训必须的技术资料（包括标准规范）、图纸、设备和仪器。

6.2.3卖方应指派专门人员实施培训计划，负责指导学员正确理解设计意图，认识设备的特点和特性，掌握在运行、维修和管理中要遵守的规则等方面的综合知识。

6.3 安装、试运指导

6.3.1卖方根据买方要求及时到现场无偿指导设备安装及协助进行设备调试、验收工作。

6.4 检查、监造及验收

6.4.1 卖方对起重机各部件设备的检查、验收均按GB6067-85标准执行。

6.4.2为使买方及时了解起重机的制造质量，卖方应为买方到厂监造提卖方便，卖方及时通知买方来厂检查。

6.5 起重机的验收以供需双方共同检查验收合格为准。

6.6 卖方所提供的产品质量和性能不能达到规定标准时，买方有权拒收，卖方负责更换。

6.7售后服务

6.7.1 设备质保期为：从投产之日开始起12个月。

6.7.2 在设备质保期内，因设备质量问题而造成的设备损坏或不能正常使用时，卖方应无偿修理或更换，且质保期从更换日起重新计算。

6.7.3质保期后，卖方应长期有偿供应备品备件。

6.7.4质保期后，如买方有必要请卖方人员到现场服务时，卖方人员应积极到现场服务。

7 供货范围

本项目抓斗桥式起重机的供货台数为2套，至少要包括（但不限于）下列设备：

● 额定起重量为Gn=10t的电动桥式起重机2台

● 抓斗（5m3） 2只

● 控制室2只（带冷暖分体式空调）

● 控制系统设备（含硬件和软件），主要包括（但不限于）下列设备：

a) 控制和电气系统所需的配电设备。

b) 控制和电气系统所需的安全滑线、滑车以及安全滑线上的受电器等所有附件。

c) 限位器、缓冲器、照明等。

● 提供设备启动、试运行和质保期（168h后12个月）内的随机备品备件和消耗品。

● 提供设备安装、调试、试运行期间初次填充所必需的消耗品（润滑油、润滑脂、液压油等）。并给出详细的清单。

● 列出一年内的消耗品清单。并注明其名称、型号、规格、数量和单价。

● 对外构件要注明其名称、型号、规格、参数、数量、单价和供货商。

8. 技术文件和图纸交付

8.1.一般要求

1、卖方提供的所有技术文件资料均使用中文、（配供设备外文资料，应同时提供中文版）单位采用国家法定单位制、图纸必须采用AUTOCAD软件绘制的电子文本；

2、卖方提供的技术文件资料深度应能满足买方各阶段（设计阶段、施工阶段、调试阶段、试运阶段、检修维护）的要求。所有技术文件资料都应附有详细目录清单；每份技术文件资料都应注明版本号；技术负责人的签名；技术部门的公章；提交日期等；如果不能满足要求，买方有权提出补充，卖方应立即地无偿满足所需；

3、卖方提供的设备制造图中，除卖方所供应设备外，还应注明与非卖方所供应设备的关系，以便能取得工程在总体上的一致和系统上的匹配融合。设备制造图最低应包括：

（1）设备安装图（图上应标明装配尺寸、固定要求、供货清单必须齐备，并注明进出口尺寸，连接方式及位置），详细而齐全的设备总布置图和剖视图、设备重量。

（2） 设备外形尺寸图、装配图、基础图安安装图和计算书。

（3） 机电设备系统图。

（4） 电气设备接线和控制原理图。

（5） 其它必要的图纸等。

注：图纸大小应按国际A号尺寸系列，单位一律采用国际单位制（IS）

8.2、技术文件特殊要求：（压力容器、安全阀、行车、起重机等）

卖方提供的（或配套的）特种设备技术文件资料中，应特别提供生产许可证；当地质量监督部门的质量证明书。

8.3、技术文件数量与进度要求：

A 提供设计用技术文件份数与进度

B提供施工、调试的技术文件份数与进度

C 随设备装箱供给的设备技术文件份数与进度

注： 卖方应提供适用于本工程实际情况的，为本工程专用的技术资料，所有资料上应加盖“XX有限公司XX工程专用”字样。 卖方还需提供上述资料电子版(光盘或U 盘) 3份。

8.4、 提供技术文件移交及约束

1）卖方应按上述约定的时间将本工程项目设计技术文件资料用电子邮件和快递的二种方式移交给采购经理：

2）卖方应按上述约定的时间将本工程项目施工、调试用技术文件资料用电子邮件和快递的二种方式移交给本工程的现场经理：

3）卖方应按约定的交货时间，随设备包装箱一起将所有设备资料移交给本工程的收货人（现场经理）：

卖方如未按上述约定的时间和规定移交资料，本公司将按商务合同相应条款进行罚款。

9. 分包与外购

卖方要按下列表格填写分包情况，每项设备的候选分包商一般不少于3家，并报各分包商的简要资质和业绩情况。

10. 大件部件情况

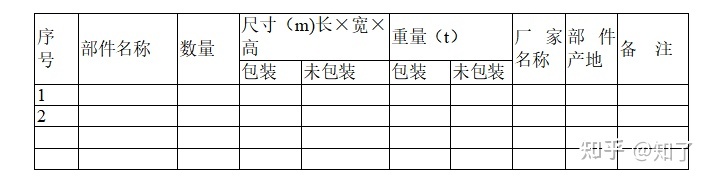

卖方须对所有投标设备(包括大件设备)运输方案(运输车辆型号及数量、运输路线<包括始发站、经过车站或路局、到达车站、运输距离等>)做出详细说明。
