电力模型来认识下电力设备

开关柜模型

高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。高压开关柜按作电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

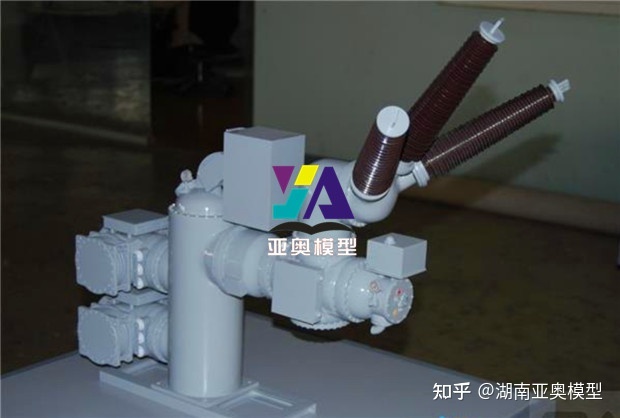

GIS变电站模型

GIS（Gas Insulated Substation）是气体绝缘变电站的英文名字简称。在气体绝缘变电站中，大部分的电气设备都是被直接或间接密封在金属管道和套管所组成的管道树中，从外部看不到任何开关、线路和接线端子。管道树的内部全部采用SF6气体作为绝缘介质，并将所有的高压电器元件密封在接地金属筒中。它是由断路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管7 种高压电器组合而成的高压配电装置。

绝缘子模型

安装在不同电位的导体或导体与接地构件之间的能够耐受电压和机械应力作用的器件。绝缘子种类繁多，形状各异。不同类型绝缘子的结构和外形虽有较大差别，但都是由绝缘件和连接金具两大部分组成的。绝缘子是一种特殊的绝缘控件， 能够在架空输电线路中起到重要作用。早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。

变压器模型

电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。

横担模型

横担的作用：电线杆顶部横向固定的角铁，上面有瓷瓶，用来支撑架空电线的。横担是杆塔中重要的组成部分，它的作用是用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。

变电所模型

变电所(substation)，顾名思义，就是改变电压的场所。是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护。按用途可分为电力变电所和牵引变电所（电气铁路和电车用）。在国家标准GB 50053-94《10kv及以下变电所设计规范》里面规定的术语定义是“10千伏及以下交流电源经电力变压器变压后对用电设备供电”，符合这个的就是变电所。

隔离开关模型

隔离开关[1]（Isolating switch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等
