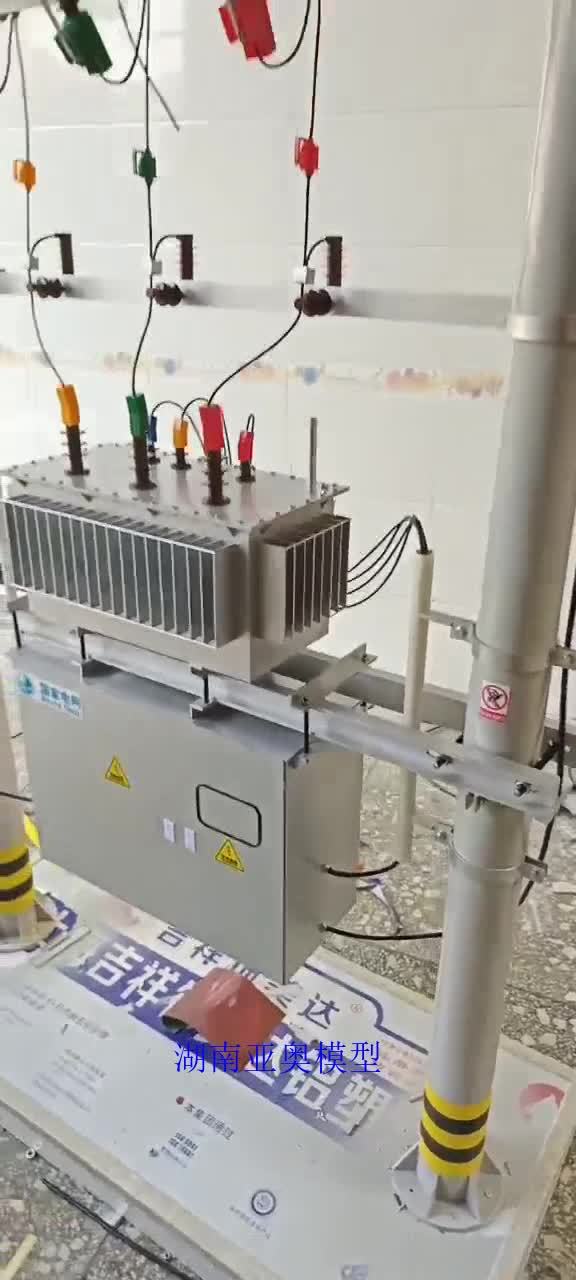

变压器台架模型

1、台架装置

（1）电杆的组立按照规划要求进行施工。

（2）双杆式配电变压器台架宜选用槽钢，槽钢厚度应大于8mm，并经热镀锌处理，其强度应满意载重变压器的要求。

（3）台架离地上为3m；安顿配电变压器的槽钢台架应保持水平，双杆式配电变压器台架水平歪斜不大于台架根开的1/100。

（4）容量为315kVA变压器槽钢台架，应加装槽钢撑臂或顶桩支撑。

2、本体装置

（1）杆上变压器的台架紧固查看后，才干吊装变压器且就位固定。

（2）变压器在装卸、就位的过程中，设专人负责统一指挥，指挥人员宣布的指挥信号有必要明晰、精确。

（3）选用起重机具装卸、就位时，起重机具的支撑腿有必要稳固，受力均匀。吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于60°。起吊时有必要试吊，防止钢索碰损变压器瓷套管。起吊过程中，在吊臂及吊物下方禁止任何人员经过或停留，吊起的设备不得在空中长期停留。

（4）变压器就位移动时，应缓慢移动，不得发生碰撞及不该有严峻的冲击和震荡，以免损坏绝缘构件。

（5）变压器在台架固定牢靠后，才干松开吊钩。

（6）变压器装置后，套管表面应光洁，不该有裂纹、破损等现象；套管压线螺栓等部件应齐全，且装置结实；储油柜油位正常，外壳洁净。
