某厂发电机组转子故障诊断案例

某厂8#发电机组因锅炉缺陷停机，处理完毕，三日后发电机当初负荷20MW/40MW暖机时，发现发电机两侧轴承座（9#、10#）的振动比并网前明显增大，估计是电气方面的原因。因此，做了以下电气检查：在零转速下测发电机转子交流阻抗，与以前无多大变化；拆发电机两侧端盖，检查转子平衡块、风扇的紧固情况，未发现松动；打开转子出水支座盖，观察发电机转子各出水孔，出水均正常。

以上检查均未发现问题，机组再次点火启动，随后进行并网，为了查明振动原因，某电力试验研究所汽机室及某电厂生计部热试组在机组整个启动过程，对9#、10#轴承座的振动情况进行了监测。并网前振动不大并网后振动缓慢上升，尤以10#瓦振动变化较大，频谱显示9#、10#瓦轴向振动相位反相，瓦振分别为工频和倍频， 10#瓦垂直振动并网前为17μm，并网后为 22.4μm，近 1h 后振动达 72μm。

诊断意见：初步估计发电机转子存在由于热不平衡引起的轴弯曲，造成瓦座的振动。为了进一步查找转子热变形的原因，特进行发电机水温试验。从试验表明，提高转子进水温度能使轴承座的振动减小，反之，降低水温，振幅直线上升，表明发电机冷却水回路有堵塞现象。

8#发电机组转小修后，利用转子水冷泵对发电机转子水回路做流量试验，结果如表1所示。

表1 转子水回路持续10s的流量

从流量试验的结果分析，出水编号为32的水回路流量偏小，明显有堵塞现象，拆下了转子进水弯管，并用铜布包扎管口，对转子水回路用压缩空气反冲，发现转子出水很脏，除黑色的粉末外，还存在大量的石棉丝，团成小拳头大的一团。用ф6mm的纤维内窥镜检查汽侧水管，未发现异物。打开转子进水箱盖，用内窥镜检查励侧水管，发现转子金属编织管壁较脏。

处理措施：为清理发电机转子水回路的脏物，从发电机转子出水口用高压氮气反冲，直至出气流畅为止，如出现“扑”的一声，说明有东西冲出，为石棉搅在一起的团状物，且有一定硬度。对所有的水回路都用高压氮气反冲后，用ф6mm 的纤维内窥镜检查励侧水管，基本干净。最后对转子重做流量试验，各水回路流量基本相等，同时对转子水回路进行泵压。

生产验证：8#机组经处理后，于4月27日并网，在满负荷300MW下，振动情况正常（表2）。

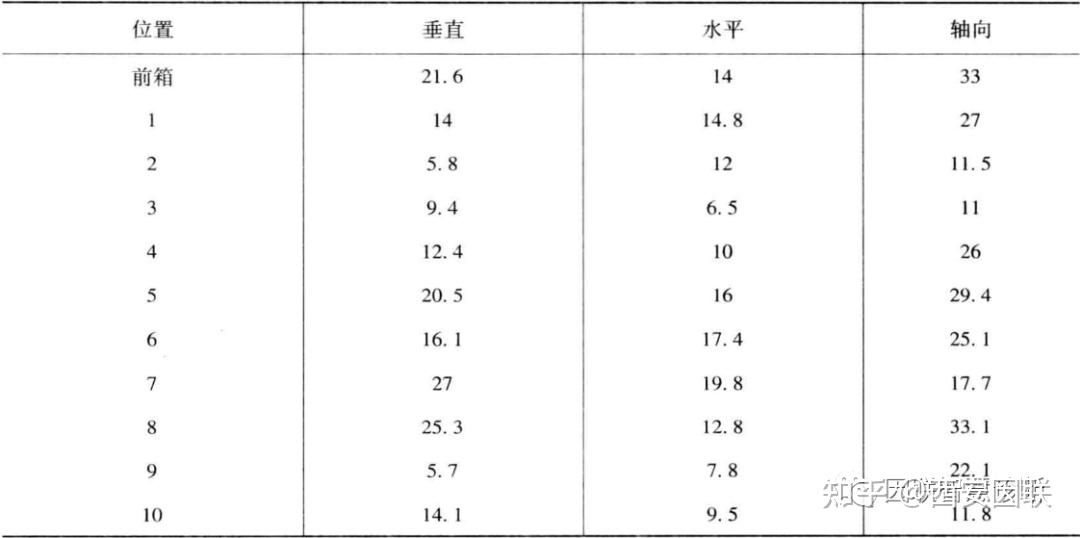

表2 处理后300MW负荷时的振动测量 μm
