带膜头的自力式减压阀

带膜头的自力式减压阀

在一些大型设备或蒸汽主管中，可以见到一些大型的带膜头的自力式减压阀，与低排量自力式减压阀不同，带膜头的自力式减压阀的执行器的力是通过执行器内部的膜片产生的。

低排量自力式减压阀内部弹簧用来控制减压阀下游的压力，下游蒸汽压力通过内部波纹管的受力面积来平衡蒸汽减压阀的开度。

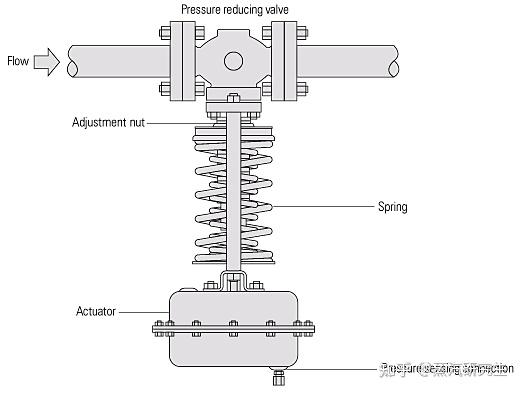

而带膜头的自力式减压阀通过位于膜头与主阀之间的外置弹簧用来调节和设定下游压力。下游压力通过导管作用在膜头下方，膜头的受力面积产生平衡减压阀开度的作用，同时较大的作用面积使得微小的压力波动可以有效放大，使得减压阀精度得以提高。

当带膜头的自力式减压阀使用在蒸汽系统中，该类型的阀门必须垂直向下安装，并安装水封罐以防止高温蒸汽接触并损坏膜片，膜片通常由尼龙制成。

膜头内膜片的面积的恒定和外部反馈通道的冗余反应时间决定了这种减压阀灵敏度和精度，使得带膜头的自力式减压阀只适应于负载较为稳定的大型加热设备或蒸汽主管。
