动静件摩擦的故障原因与治理措施，附诊断案例

01 动静件摩擦故障原因及对策

动静件摩擦故障原因及对策如表1所示。

表1 动静件摩擦故障原因及对策

02 动静件摩擦故障诊断实例

某大型透平压缩机组，在开车启动过程中发生异常振动，导致无法升速。其振动波形有削波现象；频谱图中有丰富的次谐波及高次谐波如图1（a）；轴心轨迹的涡动方向为反向涡动如图1（b）所示。

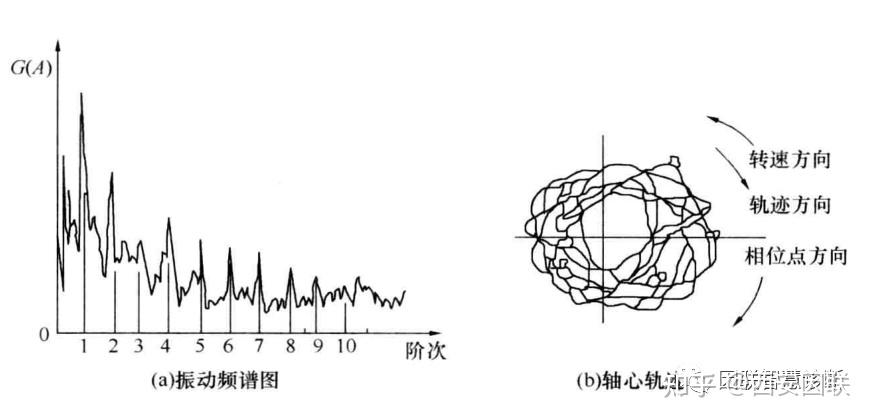

图1 压缩机振动频谱图与轴心轨迹

诊断意见：根据摩擦故障的机理及振动特征可知，机组在升速过程中发生了严重摩擦故障。

处理措施：由于机组振动值非常高，表明内部动静件摩擦比较严重，为安全起见，决定停机拆检。

生产验证：停机解体检修发现，机组转子弯曲，动平衡精度严重超差，在升速过程中因振动大造成转子与密封之间摩擦。不仅密封损坏，而且转子严重偏磨。
