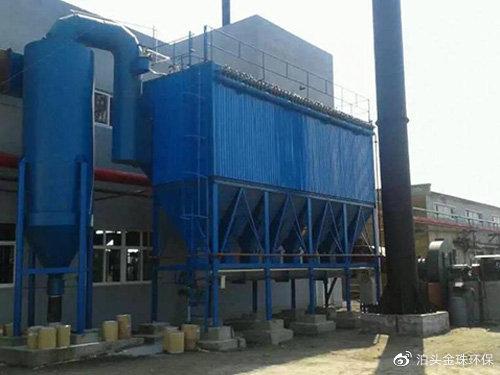

锅炉布袋除尘器工作原理及结构

​​锅炉布袋除尘器工作原理：

锅炉除尘器是把粉尘从烟气中分离出来的设备。锅炉布袋除尘器是锅炉及工业生产中常用的配套设备。它的功能是将锅炉燃料，燃烧排放烟气中的颗粒烟尘加以清除，从而大幅度降低排入大气层中的烟尘量，这是改善环境污染，提高空气质量的重要环保设备。

锅炉布袋除尘器由运行平稳、低阻、低能耗、清灰效果好、占地面积小的XLDM型离线清灰低压脉冲袋式除尘器本体、保护系统、压缩空气系统（包括储存罐、油水分离器、管路）、控制系统（包括仪器仪表、PLC柜、MCC柜、现场操作柜）等组成。锅炉布袋除尘器工作原理：

煤烟粉尘由进口进入每个单元的过滤室，通过烟气分布装置引流，全方面进入过滤室；烟气中的粉尘在进风通道里经物力沉降直接进入集尘器内，细微粉尘气流引导依附在除尘布袋外，而洁净气体经除尘布袋、上箱体、排风管排出。当含尘气体从进风口进入锅炉布袋除尘器后， 先碰到进出风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于惯性作用，气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用。进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出。

随着过滤时间的延长，阻留在滤袋上的灰尘逐渐增厚，滤袋的阻力增大，这时按照给定的时间间隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入高压空气，清除滤袋外表面上的粉尘。各收尘室的脉冲宽度和清灰周期，由PLC可编程控制。

锅炉布袋除尘器的结构：

管式脉冲喷吹除尘器。其特点是容易实现所有滤袋的均匀喷吹，滤袋清灰效果好。脉冲除尘器清灰时，压缩空气由滤袋口上部的喷吹管的孔眼直接喷射到滤袋馁。在滤袋口有的装设文氏管进行导流，有的不装设文氏管，但要求喷吹管孔眼与滤袋中心在一条垂直线上，管式喷吹是最常用的一种清灰方式 箱式脉冲喷吹除尘器。如果滤袋数量过多，会影响滤袋的清灰效果。箱式喷吹是一个滤袋室用一个脉冲阀喷吹，不设喷吹管，一台除尘器分为若干个滤袋室，装设与袋室匹配的若干和脉冲阀，箱式喷吹脉冲除尘器的最大优点是喷吹装置简单，换袋维修方便。

​​​​
