10吨锅炉除尘器工作原理

​​10吨锅炉除尘器工作原理

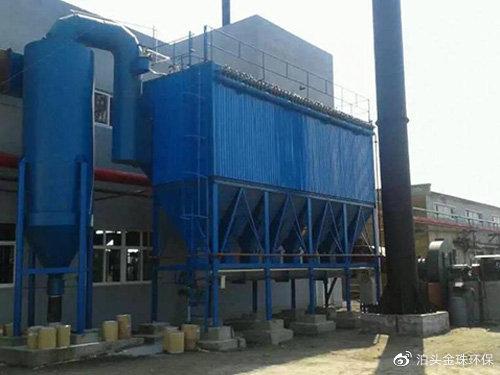

锅炉除尘器收尘口接入锅炉的烟囱，烟尘废气通过除尘设备烟气管道进风口，进入锅炉除尘器灰斗，由灰斗内部阻挡板的设计，烟尘废气的气流由于挡板的设计，气流上升进入滤室，犹豫气流的变化，粗大的粉尘颗粒由自重沉降灰斗中。剩余细微的粉尘上升进入滤室，有滤室的滤袋通过过滤，把粉尘废气阻拦过滤到滤袋外部，经过粉尘废气在滤袋上一过滤，变为净气，净气再次上升，进入净气室，在又风机再次吸入风机，由风机的旋转负压排到大气中。

10吨锅炉除尘器清灰方式

除尘设备工作一段时间后，滤袋外部粉尘积灰增加，由于积灰增厚影响过滤面积、过滤风速、过滤精度、这时定时脉冲清灰工作开始脉冲清灰，由压力储气罐中的压缩空气，由脉冲阀的定时的开启，空气通过脉冲阀、喷吹管、在喷出嘴射出，喷向滤袋内部，滤袋受压速膨，由于是锅炉除尘器是在正常工作下脉冲清灰的，除尘设备是负压，脉冲清灰是正压，滤袋受到正负压的压力，滤袋一膨一缩，滤袋抖动把积灰抖掉。

10吨锅炉除尘器特点

1.锅炉除尘器除尘，过滤效果好，外形尺寸小，运行稳定。

2.滤袋采用骨架安装，密封性能好，牢固。

3.滤袋使用寿命长，安装，维修方便。

4.箱体采用气密性设计，密封性好，检查门用优良的密封材料，漏风率很低。

5.锅炉除尘器进、出口风道布置紧凑，气流阻力小。

10吨锅炉除尘器安装须知

1、安装前首先核对锅炉除尘器的气流旋转方向与引风机的旋转方向是否一致，安装位置是否便于清灰、运灰，除尘器落灰口距地面高度一般为0.6～1.0m.检查除尘器内壁涂料有无脱落。

2、安装锅炉除尘器支架：检查基础符合图纸及质量要求后，将地脚螺栓安装在支架上，然后把支架放在划好基准线的基础上。

3、安装锅炉除尘器：支架安装好后，吊装除尘器，紧好除尘器与支架连接的螺栓。吊装时根据情况(立式或卧式)可分段安装，也可整体安装。除尘器连接的法兰要连接严密，用φ10的石棉扭绳作垫料，垫料应加在连接螺栓的内侧。

4、锅炉除尘器烟管安装：先从省煤器的出口或锅炉后烟箱的出口安装烟管和除尘器的扩散管。烟管之间的法兰连接用φ10石棉绳作垫料，连接要严密。烟管安好后，检查扩散管的法兰与除尘器的法兰位置是否合适，如略有不合适可适当调整除尘器支架的位置和标高，使除尘器与烟管连接妥当。

5、检查除尘器的垂直度和水平程度：除尘器和烟管安装好后，检查除尘器及支架的垂直度和水程度。除尘器的垂直度和水平误差为1/1000，然后将地脚螺栓孔内灌注混凝土，待混凝土的强度达到75%时，将地脚螺栓拧紧。

6、安装锁气器：锁气器是除尘器的重要部件，是除尘器效果的关键部位之一，因此锁气器的连接处和舌形板接触要严密，配重或挂环要合适。

7、现场制作烟管时，除尘器应按图纸位置安装，然后安装烟管。为减少阻力，应尽量减少拐弯和缩短烟管。制做弯头(虾米腰)时其弯曲半径不应小于管径的1.5倍。制作除尘器的扩散管时，扩散管的渐扩角度不得大于20°。

10吨锅炉除尘器整体部件用料

1、锅炉除尘设备整体壳体、骨架、气包、护栏、爬梯等是碳钢材质。

2、除尘布袋的根据烟气温度含量选用，滤袋用PPS、P84、氟美斯、聚四氟乙烯等

3、卸料器壳体是铸铁、叶轮是碳钢。

10吨锅炉除尘器日常维护

1、首先检查除尘设备电线是否有裸露，以免发生意外。

2、检查脉冲电磁阀是否正常，以免造成清灰不良，影响若干滤袋清灰。

3、清洗油水分离器，避免压缩空气含水量高造成糊袋现象。

4、定期检查滤袋、滤笼是否有破损，立即更换，以免影响排放标准。

5、检查管道是否有漏风，抓紧修补以免影造成粉尘烟气外泄。

​​​​
