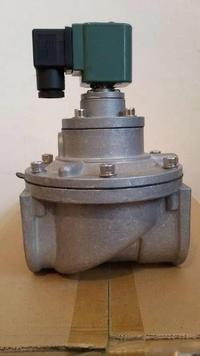

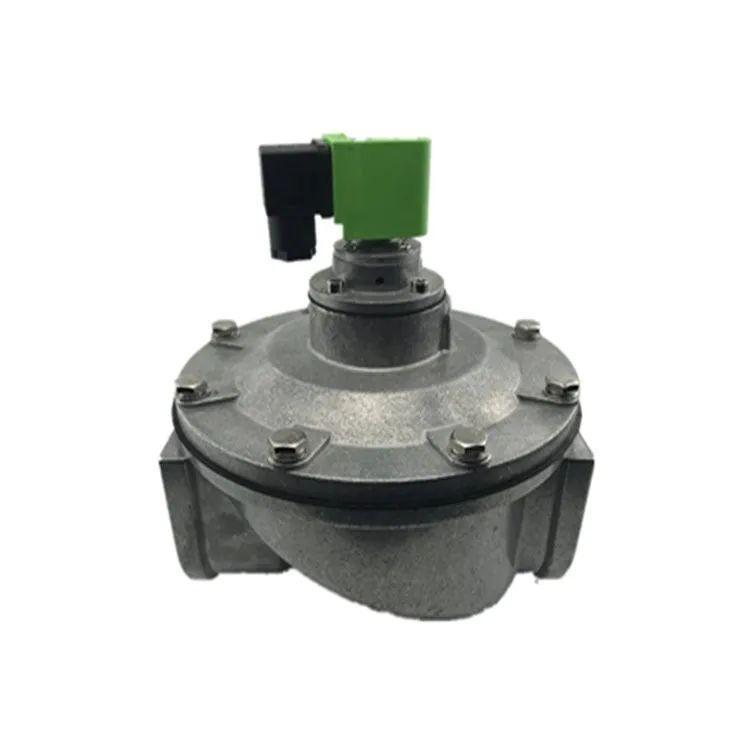

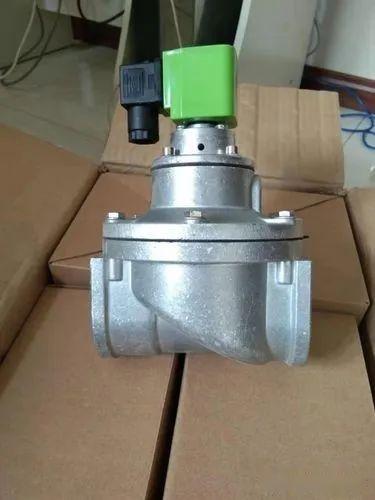

直通式脉冲阀，DMF-T-25/40/50S

直通式脉冲阀

直通式脉冲阀的构造特点是空气进出口中心线在一条直线上，故称直通阀。

脉冲阀膜片把脉冲阀分为前、后两个气室，接通压缩空气时脉冲阀处于关闭状态

开启动作原理与直角阀相同，只是气流喷射时的流动方向如图所示。

直通式脉冲阀的优点是安装方便，常用于气箱脉冲除尘器；缺点是气流经过阀体阻力较大。

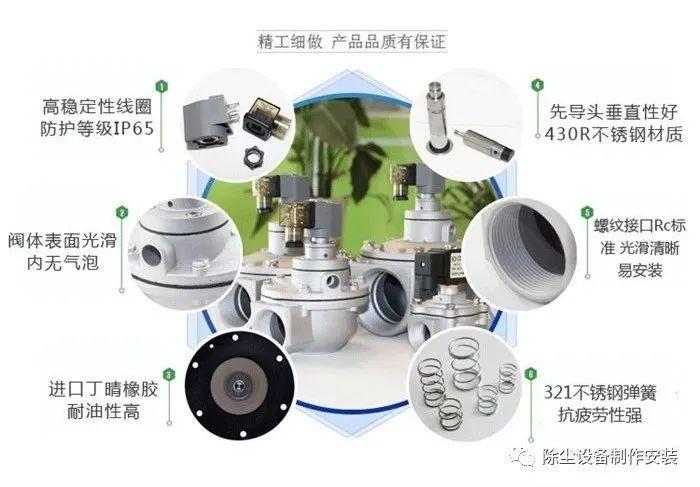

结构特点：

直通式电磁阀的先导控制装置选用含碳量极低的导磁材质，经过了真空磁性处理，消除了杂质，增强了磁感应强度和透磁率，使磁轭衔铁动作灵敏可靠。

直通式电磁脉冲阀上的节流孔、卸荷孔与脉冲阀腔匹配，通过试验取最佳值，使电直通式磁脉冲阀在喷吹时有较大的的冲击力和较快的开关性能并最大限度地保证了膜片有较大的抬起高度，使电磁脉冲阀单位时间的喷吹量提高。

膜片：选用高性能进口膜片，保证电磁脉冲阀长期可靠的工作。

先进的制造设备和检测仪器来保证弹簧的质量（弹簧成份化验分析仪等）。

直通式电磁脉冲阀简称为直通阀，进出口之间是180度，它适用于储气筒与除尘喷吹管的安装连接，气流，能提供符合要求的脉冲清灰气流。

直通式电磁脉冲阀是由电磁先导阀及主阀两在部分组成，当通电时，铁芯被电磁力吸起，打开先导阀口，使膜片上腔的介质压力下降，此时阀端压力下降，由于阀端压力相比增大，推开膜片使介质进入阀门的出口端呈开启状态。当断电后，铁芯被重力及弹簧复位，关闭先导阀口，使膜片上腔压力上升，将膜片推下关闭主阀口中，此时阀门呈关闭状态。

技术参数和指标：

工作压力：0.2~0.6MPa

工作介质：清洁空气

电压：DC24V（AC220V/50Hz）

电流：1.25A（0.5A）

防护等级：IP65

使用环境：1、常温膜片 -10℃~55℃

2、空气相对湿度不超过85%

膜片寿命：100万次
