【户式采暖设计】采暖行业的设计能做什么？

我是非专业不著名的某某又来了，某一直致力于和水系统相关的安装、设计、热爱工作，包括户式壁挂炉采暖、户式热泵、户式新排风（给排水太复杂，搞不懂）等项目。虽然我大部分都是设计和安装图例都是燃气壁挂炉进行说明，但是闭式水系统是个大家庭，一通则百通。

这次接了一个很有特色的案例，地暖和散热器的组合系统。

有些懂王就说了“那不简单吗，加套预混中心就行了”，是的，如果只是考虑连同属性，确实就够了，

但是既然能够专门来找我们这种非专业团队来做这件事，肯定不能做的太“专业”，不然污了好多“老师傅”的几十年的经验，我可担待不起。

本案有几个难点：

首先业主是10年前的房屋，当时的实木地板是真正的实木，本来业主是偏向于做地暖的，好多经验丰富的老师傅说纯实木地板不能用于低温辐射系统，可惜，我是个犟拐拐，偏偏只相信自己看到的。

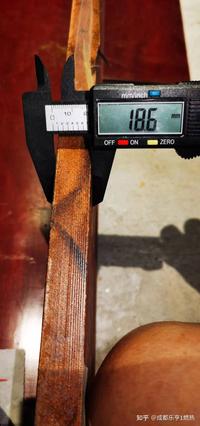

于是选了几块样板进行民科测试，一来看看地板的收缩情况，二来看看热辐射的穿透情况。

因为是夏季测量，所以必须以类比的形式推定结果，因为用了地砖在同部位同时间进行等效类比。

事实胜于雄辩

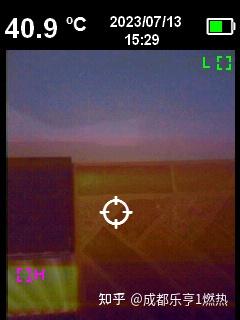

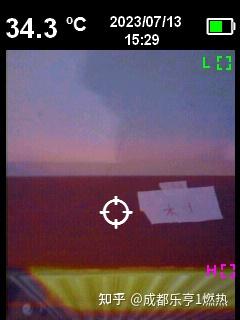

本此采集样本结果如下，

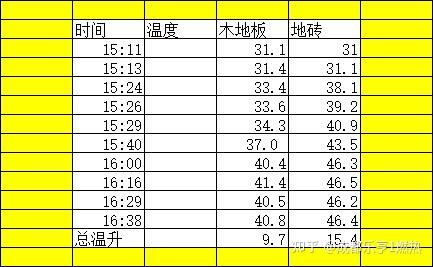

把上面这些成像结果整理成数据如下：

类比结果为同等情况下比地砖表观温度低6℃（本次结果仅为本次样品参考），

得出的第一个结论：18mm纯实木地板完全可以用于低温辐射系统，声明：实木是可以用于低温辐射，但是能不能好用，那就要看系统的控制和设计水平了。

第二个结论：以前的纯实木质量是真的好，再加上这么多年的使用，含水率几乎为0。

第三个结论：密度还没进行测试（这几天都没空）

证明了本案的材料难点，接下来是设计难点：

如何设计水利系统以及如何做控制。

成都市建筑负荷

建筑面积为160㎡，建筑空间464m³，按照成都市地区一般民用商品房的建筑负荷上限80w/㎡，

本案参考冬季最大供暖负荷为160*80=12.8kw，故首先选取了24kw壁挂炉，最小启动量为7.2kw的贝雷塔系列常规炉。

主管选择

主管选择的是25*2.3的管道，实际内径可以达到20.4，虽然比摩阻达到了270Pa/m，但是流速还比较经济，

如果再大一个规格，流速就不太经济了

水泵选择

最不利环路阻力

本案最不利环路大约为140m，按照最大比摩阻 270*140=37.8kpa

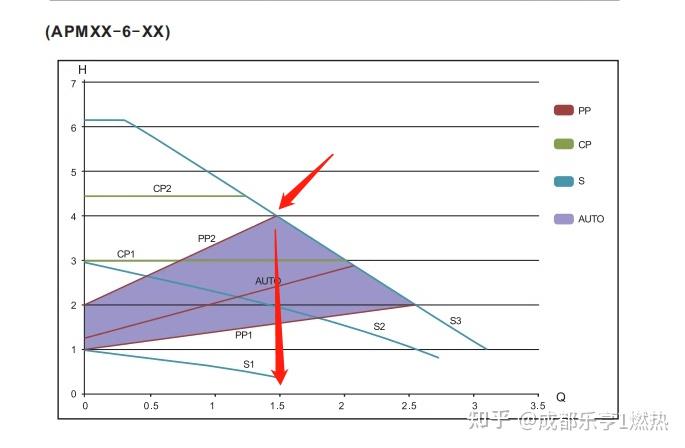

新界变频泵在压损40kpa的时候仍然能提供1.5t的流量，远远大于611KG/H 的设计流量，故满足使用需求。

系统主案

系统主案的运行逻辑也是由乐亨进行单独加工，定制的。

局部参考设计如下：

这里的重点其实还在于自定义的控制组合，

组合系统的难点在于负荷端给主机端的信号反馈，并且同时又要做到过程中热量损失最小，

因此乐亨从一开始就不赞成章鱼式的散热器布管方案，

一直从事并且坚持并联散热器，

由于并联散热器想要用到更好的连接质量，就必须要提升工具和材料属性，因此说并联比章鱼成本更低的”老师傅“，请先定量之后再来定性。

做并联的系统的信号控制系统，各位”前辈“，算一算人力和风险控制的投入有多大吧。

这些年好多同行朋友说，从来没见过把一个简单的采暖系统都可以玩儿成定制性的，也就我们了。

其实我想说，不是我想玩儿成定制性，确实每家每户的需求是不一样的，因地制宜才是最适合的，不是吗，

但是这种软件的付出，从来都是隐形成本，尊重知识的人自然明白，

也有人一直不明白为何我们不论施工工作多与不多，乐亨都要坚持自己养人，带师傅，

只有自己带的师傅才能同心同德，才能把我的每一个想法刻入每家每户，有几位能体会。

我们的软件成本高，在于人，在于学习，在于电脑软件，在于人员素质培养，在于管理，在于配合，在于团队，

其实如果这只队伍只有我一个人，是不可能完成的，所以选择乐亨的，更多是选择的我们工作团队，各司其职并且都有一个向好的目标，才能做好。

这里其实还有一些具体的电控，以及细节做法，我就不便再公开了，

我没必要去普及自己愚蠢的想让，让别人看笑话。

再声明一次，

成都乐亨是一只拥有不专业的施工，

没有理论基础的技术人员，

只有一些简单的民科测试办法并且还有很大误差的不靠谱队伍，

谨慎，谨慎
