【案例分享】某水泥厂变频皮带机轴承和齿轮故障诊断案例

今天因大师给大家分享的内容是知名水泥集团旗下一个水泥厂的变频皮带机轴承和齿轮故障诊断案例，希望对大家的学习有所帮助。

PART.1 设备告警

因联设备智能运维管理平台于2023年1月6日在工厂正式上线。5月2日，系统提示该设备运行状态出现异常。齿轮箱各测点振动速度加速度及包络值趋势明显上升，加速度最大值达到150.35m/s²，包络值最大值达到163.41m/s² ，超过高高报阈值，处于4级报警状态。

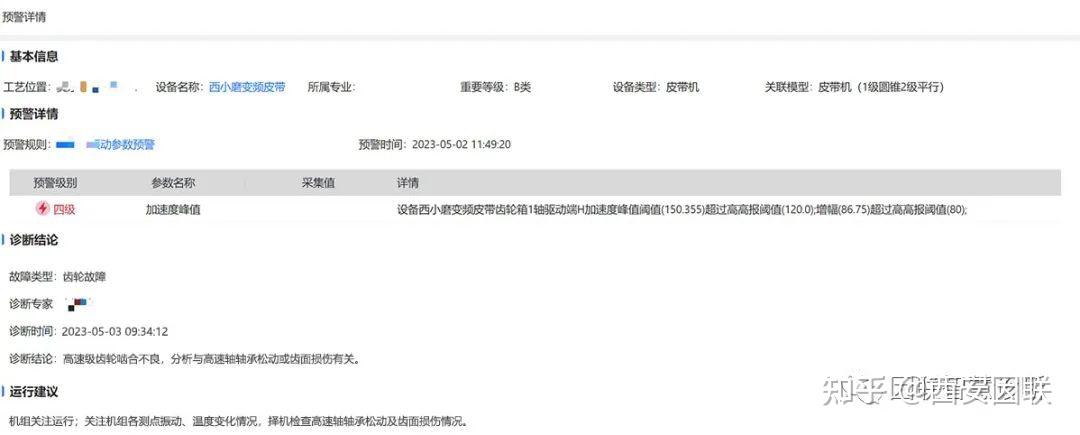

图1 系统预警详情

PART.2 故障诊断

诊断工程师刘工通过设备智能运维管理平台，查看该变频皮带机详细运行数据。

以下是详细分析呈现。

该水泥厂皮带机基础信息：
电机型号： 额定转速：1475r/min
额定功率：30KW 轴承型号：

从齿轮箱1轴驱动端H加速度趋势图（图2）中可以看出，齿轮箱1轴驱动端H加速度峰值较高，超过高高报阈值，且趋势呈阶段性上升，频谱图（图3）中以高速级齿轮啮合频率及其谐波为主，并伴有丰富的高速轴转频边频带，分析为高速轴轴承松动或齿面损伤导致的高速级齿轮啮合不良。于是跟工厂管理人员做了沟通，建议工厂择机检查高速轴轴承松动及齿面损伤情况。

图2 齿轮箱1轴驱动端H加速度趋势图

图3 齿轮箱1轴驱动端H加速度频谱图

PART.3 拆机验证

5月8日，该水泥厂现场停机检修，现场人员检查齿轮箱发现，输入轴轴承跑外圈，齿轮轻微点蚀；检修人员临时在轴承外圈加垫0.2mm铜皮，然后开机继续运行，此时振动值明显降低，数据恢复到正常水平。

图4 检修前后齿轮箱1轴驱动端H加速度趋势图
