水泥回转窑用耐火材料基本配置

一、回转窑内耐火材料基准配置区域划分

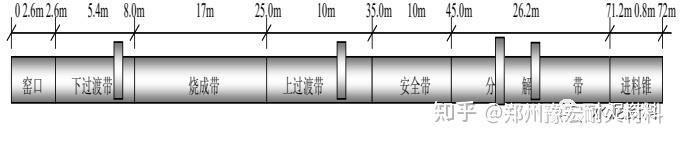

1、6000t/d 线 (Ф5.2×72m)

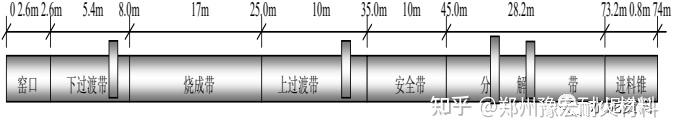

2、5000t/d 线（南京院设计：Ф4.8×74m）

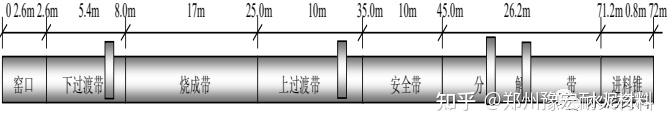

3、5000t/d 线（天津院设计：Ф4.8×72m)

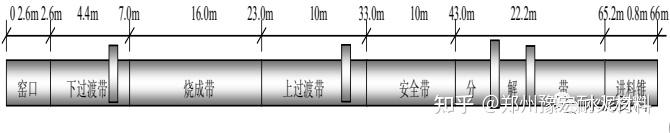

4、3200t/d 线 (Ф4.3×66m)

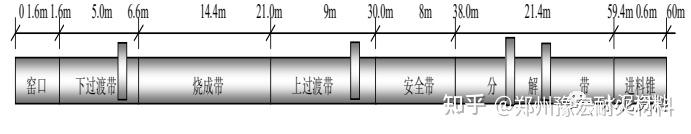

5、2500t/d 线 (Ф4×60m)

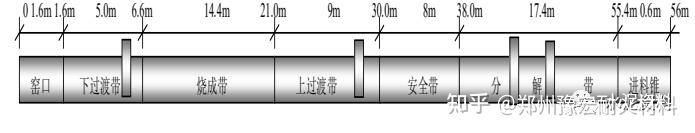

6、2000t/d 线 (Ф3.95×56m)

二、耐火材料整体配置要求1、烧成带和两侧过渡带内有稳定窑皮的部位宜采用镁铬砖、镁铁尖晶石砖，5000 吨及以上项目在价格相差不大的情况下建议优先采用进口镁铬砖，5000吨以下项目采用国产砖。2、在窑皮不稳定或常有露砖的过渡带采用尖晶石砖或硅莫红砖，分解带采用抗剥落高铝砖，但如果部分位置受侵蚀较快，寿命太短，也可采用碱性砖如尖晶石砖或镁铬砖。3、预热器、分解炉系统和三次风管，衬里表面温度小于 1200℃，采用粘土质耐碱砖、耐碱浇注料。在不动设备内除工作层还需增加隔热层，统一选用硅酸钙板作为隔热层。4、分解炉部位的托砖圈、锥部及篦冷机高温区采用高铝浇注料，篦冷机中、低温区采用高强耐碱浇注料，在窑尾缩口及烟室斜坡部位采用抗结皮浇注料。5、窑头罩部位在大修时，养护时间能达到 24 小时以上的情况，采用高铝低水泥浇注料，在窑头罩抢修时，使用PA80高铝或耐磨浇注料，以减少养护时间。6、篦冷机前墙、出篦冷机三次风管、入分解炉三次风管拐弯等部位，由于该部位温度较高，耐磨性要求高，选高热耐磨型浇注料，同时三次风管入分解炉部位可采用抗剥落砖或废高耐磨砖进行砌筑。7、喷煤管浇注料选用高纯镁铝尖晶石浇注料；窑口浇注料在大修时选用高纯镁铝尖晶石浇注料，整体运行时间保证8个月以上，窑口抢修时选用PA80莫来石质浇注料，保证运行时间 4 个月以上。8、其它高温部位浇注料在临时抢修或养护条件不能达到规定的最低 24 小时要求时，采用带 PA80胶的浇注料，即通用的PA80系列产品，采用 PA80胶（磷酸）作为结合剂。PA-80（1 2 3 系列）分别为高铝、耐磨和刚玉莫来石材质。9、根据新材料、新技术的发展情况，为提高耐火材料使用性价比，适用耐火材料环保要求进行无铬化革新，降低耐火材料使用成本等目的，可以考虑试用新材料、新技术。10、从回转窑退回缺棱少角的镁铬砖、尖晶石砖、抗剥落砖的散砖建议作为篦冷机直墙部位消耗的主要材料，施工采用砖混框架结构。篦冷机矮墙、斜坡等部位大面积浇注料施工时，鼓励填充从回转窑退回的以抗剥落砖为主的散砖。三、回转窑内耐火材料基准配置表
