碳源、除磷、反渗透、水泵和隔油池的计算

1
碳源计算公式

1、碳源选择
通常反硝化可利用的碳源分为快速碳源(如甲醇、乙酸、乙酸钠等)、慢速碳源(如淀粉、蛋白质、葡萄糖等)和细胞物质。不同的外加碳源对系统的反硝化影响不同，即使外加碳投加量相同，反硝化效果也不同。

与慢速碳源和细胞物质相比，甲醇、乙醇、乙酸、乙酸钠等快速碳源的反硝化速率最快，因此应用较多。表1 对比了四种快速碳源的性能。

2、碳源投加量计算

1）氮平衡

进水总氮和出水总氮均包括各种形态的氮。进水总氮主要是氨氮和有机氮，出水总氮主要是硝态氮和有机氮。

进水总氮进入到生物反应池，一部分通过反硝化作用排入大气，一部分通过同化作用进入活性污泥中，剩余的出水总氮需满足相关水质排放要求。

2）碳源投加量计算

同化作用进入污泥中的氮按BOD5 去除量的5%计，即0.05(Si-Se)，其中Si、Se 分别为进水和出水的BOD5 浓度。

反硝化作用去除的氮与反硝化工艺缺氧池容大小和进水BOD5 浓度有关。

反硝化设计参数的概念，是将其定义为反硝化的硝态氮浓度与进水BOD5 浓度之比， 表示为Kde(kgNO3--N/kgBOD5)。

由此可算出反硝化去除的硝态氮
[NO3--N]=KdeSi。

从理论上讲，反硝化1kg 硝态氮消耗2.86kgBOD5，即：
Kde=1/2.86(kg NO3--N/kgBOD5)
=0.35(kg NO3--N/kgBOD5)

污水处理厂需消耗外加碳源对应氮量的计算公式为：
N=Ne 计 - NsNe 计=Ni - KdeSi - 0.05(Si-Se)

式中：
N—需消耗外加碳源对应氮量，mg/L；
Ne 计—根据设计的污水水质和设计的工艺参数计算出能达到的出水总氮，mg/L；
Ns— 二沉池出水总氮排放标准， mg/L；
Kde—0.35，kg
NO3--N/kgBOD5；
Si—进水BOD5 浓度，mg/L；
Se—出水BOD5 浓度，mg/L；

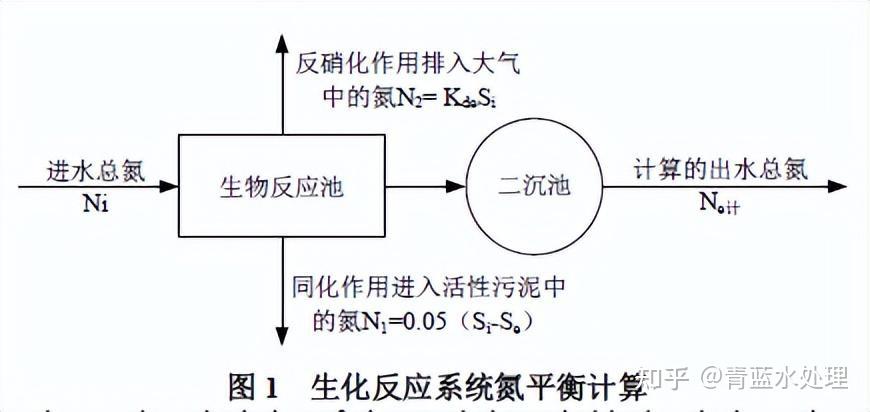

Ne 计需通过建立氮平衡方程计算，生化反应系统的氮平衡见图1。

通过计算出的氮量，折算成需消耗的碳量。

02
除磷计算公式

1、除磷药剂投加量的计算
国内较常用的是铁盐或铝盐，它们与磷的化学反应如式(1)､(2)｡
Al3++PO43-→AlPO4↓(1)
Fe3++PO43-→FePO4↓(2)
与沉淀反应相竞争的反应是金属离子与OH-的反应，反应式如式(3)､(4)｡
Al3++3OH-→Al(OH)3↓(3)
Fe3++3OH-→Fe(OH)3↓(4)
由式(1)和式(2)可知去除1mol的磷酸盐，需要1mol的铁离子或铝离子｡
由于在实际工程中，反应并不是100%有效进行的，加之OH-会参与竞争，与金属离子反应，生成相应的氢氧化物，如式(3) 和式(4)，所以实际化学沉淀药剂一般需要超量投加，以保证达到所需要的出水 P浓度｡
《给水排水设计手册》第5册和德国设计规范中都提到了同步沉淀化学除磷可按1mol磷需投加1.5mol的铝盐 (或铁盐)来考虑｡
为了计算方便，实际计算中将摩尔换算成质量单位｡如：
1molFe=56gFe，1 molAl=27gAl，1molP=31gP；
也就是说去除1kg 磷，当采用铁盐时需要投加:1.5×(56/31)=2.7 kgFe/kgP；

当采用铝盐时需投加:1.5×(27/31)= 1.3kgAl/kgP｡

2、辅助化学除磷去除的磷量计算

同步沉淀化学除磷系统中，想要计算出除磷药剂的投加量，关键是先求得需要辅助化学除磷去除的磷量｡对于已经运行的污水处理厂及设计中的污水处理厂其算法有所不同｡
1）已经运行的污水处理厂 PPrec=PEST-PER
(5) 式中
PPrec——需要辅助化学除磷去除的磷量，mg/L；
PEST——二沉池出水总磷实测浓度，mg/L；
PER——污水处理厂出水允许总磷浓度，mg/L｡
2）设计中的污水处理厂
根据磷的物料平衡可得: PPrec=PIAT-PER-PBM -PBioP
(6) 式中
PIAT——生化系统进水中总磷设计浓度，mg/L；
PBM ——通过生物合成去除的磷量，PBM= 0.01CBOD，IAT，mg/L；
CBOD，IAT——生化系统进水中 BOD5 实测浓度， mg/L；
PBioP——通过生物过量吸附去除的磷量，mg/L｡
03

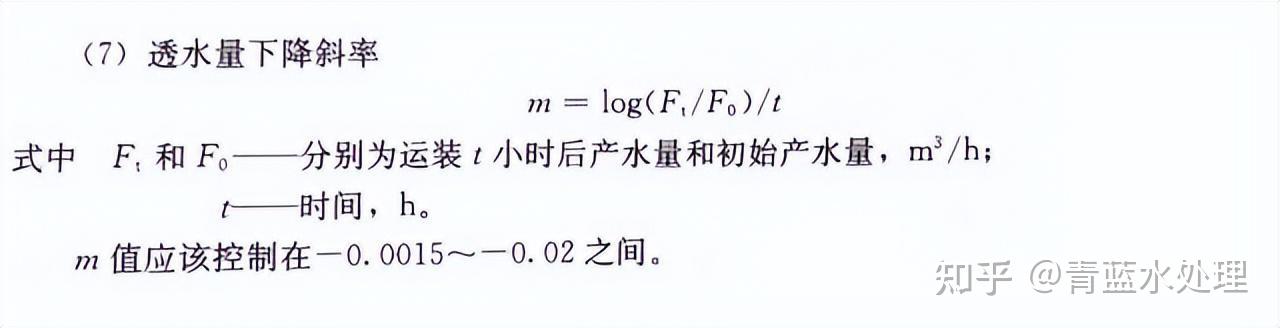

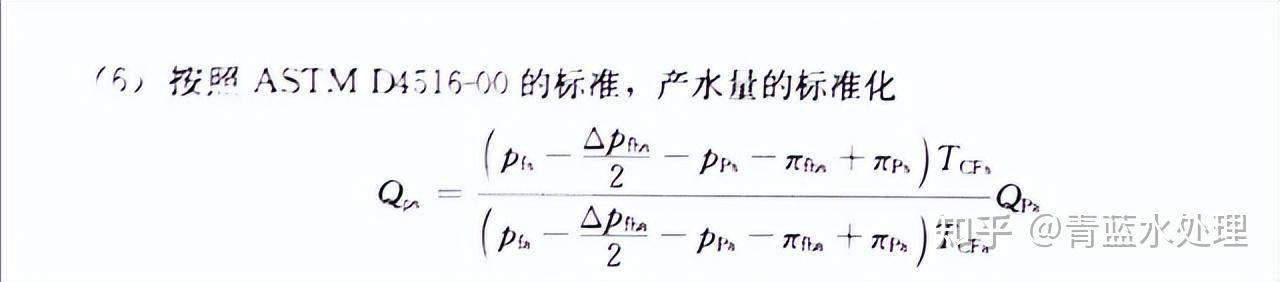

反渗透计算公式

03
水泵计算公式

泵的扬程计算是选择泵的重要依据，这是由管网系统的安装和操作条件决定的。计算前应首先绘制流程草图，平、立面布置图，计算出管线的长度、管径及管件型式和数量。

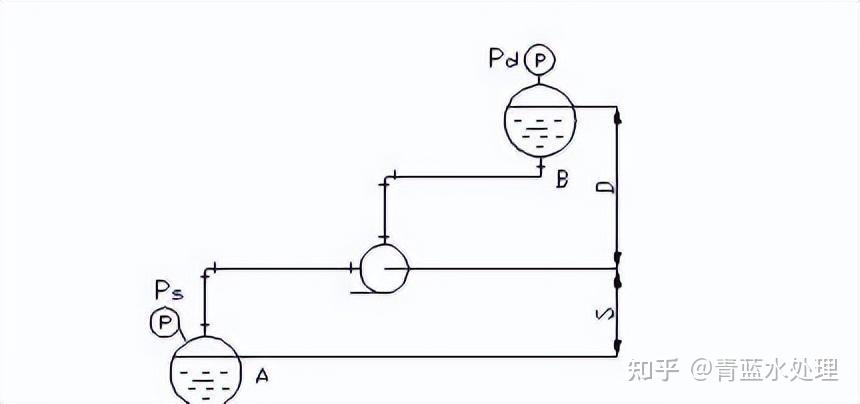

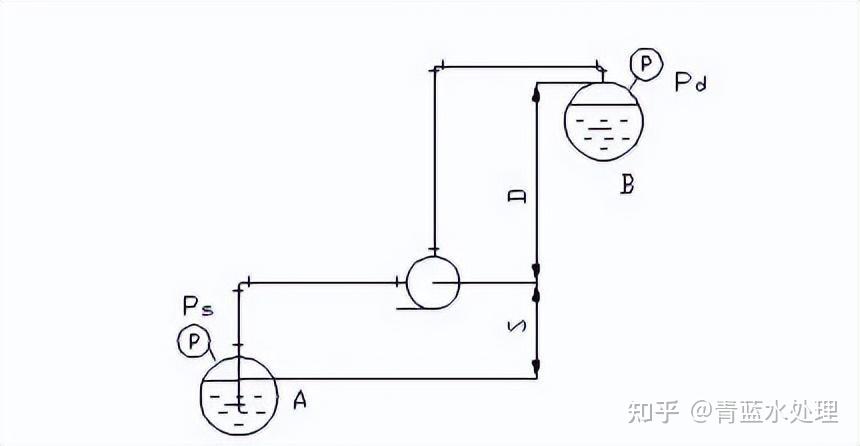

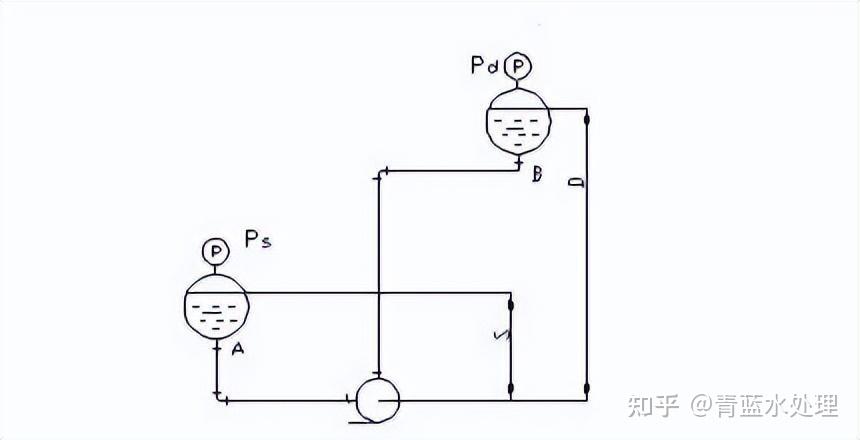

一般管网如下图所示，（更多图例可参考化工工艺设计手册）。

D——排出几何高度，m；
取值：高于泵入口中心线：为正；低于泵入口中心线：为负；

S——吸入几何高度，m；
取值：高于泵入口中心线：为负；低于泵入口中心线：为正；

Pd、Ps——容器内操作压力，m液柱（表压）；
取值：以表压正负为准

Hf1——直管阻力损失，m液柱；
Hf2——管件阻力损失，m液柱；
Hf3——进出口局部阻力损失，m液柱；
h ——泵的扬程，m液柱

h＝D+S+hf1+hf2+h3+Pd－Ps

h= D－S+hf1+hf2+hf3+Pd－Ps

h= D＋S+hf1+hf2+hf3+Pd－Ps

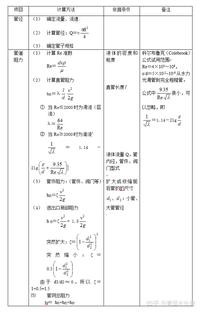

计算式中各参数符号的意义↓

某些工业管材的ε约值见下表↓

管网局部阻力计算 ↓

常用管件和阀件底局部阻力系数ζ↓
