涡街蒸汽流量计

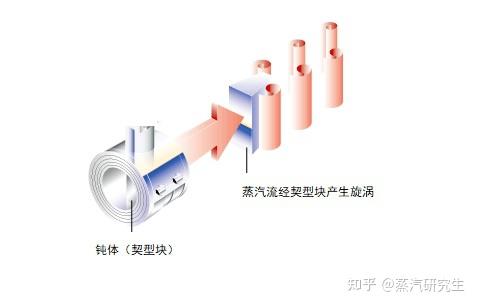

涡街蒸汽流量计的利用一个非线性的钝体放置在管道内,流体流过钝体时会在其尾部产生有规则的漩涡。这些漩涡可以检测,计算和显示。在一定流量范围内,涡街产生的数量与流体的体积流量成比例,这样就可以测得流体的速度。

钝体在管道内对流体的流动产生障碍。强迫流体流过其两侧,钝体改变了流体的流向和速度。靠近钝体表面的流体由于钝体表明的摩擦作用耳减速。

由于钝体和管道之间面积的减少,远离钝体的流体产生加速并流经上述减小的空间。当流体流过钝体时,它将尽力充满其后侧的空间,这样就会旋转并进一步产生漩涡。

当工况条件合适时,漩涡的频率和流体的速度之间存在线性关系。漩涡的发生频率正比于斯特罗哈尔数和流体的速度,反比于漩涡发生体(钝体)的直径。涡街流量计的输出信号是只是流体速度的函数。它与所计量的流体的密度,压力和温度无关。如果流体的速度相同,未经补偿的输出信号是一样的,不管流体是3barg蒸汽,17barg蒸汽

涡街蒸汽流量计的优点不错的量程比(如果可以接受高流速和高压降),涡街流量计内部无运动部件,低流阻。

涡街流量计的缺点很明显,振动会引起误差;在流速较低时,不产生漩涡,流量计读数偏低甚至为零。

最大流量通常指80或100 m/s,在蒸汽系统中可能会导致非常严重的问题,尤其是蒸汽湿度较大或较脏时。

低流速时涡街流量计的读数会偏低。 涡街蒸汽流量计正确的安装非常重要,任何垫片和焊渣的凸出都会导致其它漩涡的产生,引起计量误差。
