排烟管道定制及内衬耐火浇注料的报价

简述：此次投标报价的内容为再生铝项目，项目为易拉罐在通过脱漆炉进行脱漆→侧井炉进行熔炼重熔的过程中所产生废气的排烟管道定制及内衬耐火材料的施工，项目共分为三段1#、2#、3#总长度约为120.5米，每段分项使用的工况温度、烟气流速、管道直径及长度均不同。根据标书有关要求1、采用内保温的方式。2表面温度不高于室温（25℃）50℃，设计使用寿命不低于5年。经我公司分析现将具体内容表述如下：

一：管道内衬耐火材料的施工工艺

烟气管道内衬耐火浇注料的安装是一个重要工作，现对管道内衬耐火浇注料的施工形式的特点、范围以及接口处的施工方法进行描述（如上图）。我公司此次对管道保温内衬使用材料整体分为三部分，①耐火浇注料②陶瓷隔热板③锚固件。

二：每段工程量预算及报价

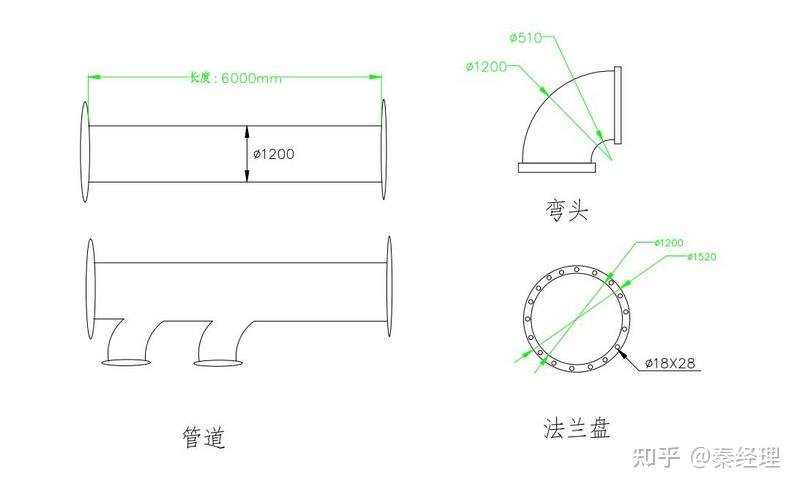

1#管道：管道1#共分为①②③三部分为侧井炉的高温分支烟道，汇总后经总管道排出。其中净内径为800mm，外径暂定为1220mm，管壁厚度10mm，内衬保温层单侧厚度200mm，长度约为62.5米（厂房内52.5米+厂房外10米）如下图：

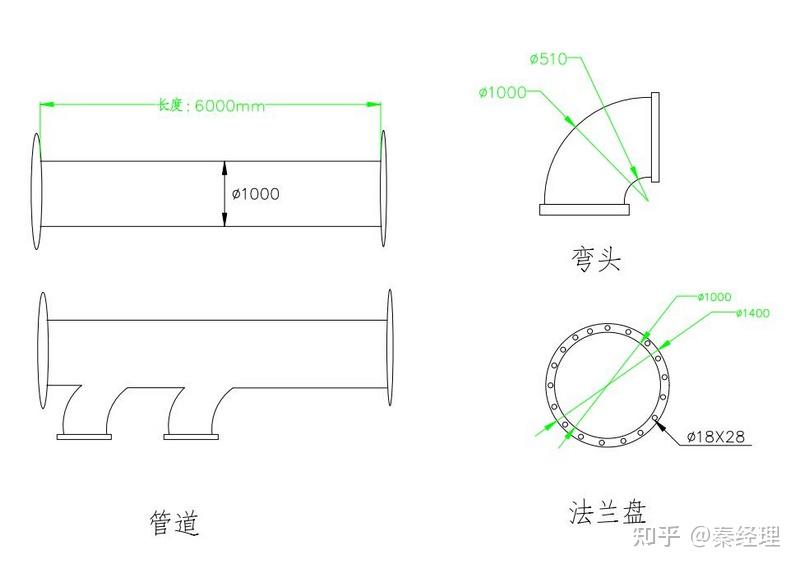

2#管道：长度约48米其中在地下管沟内约40米，0平面以上约8米，烟气温度约800℃，烟道内径600mm，该烟道为脱漆炉生产运行中排出的高温烟气，通过排烟管道接入1#预热锅炉的烟气进口，余热锅炉的接口在对接时要求圆变方，具体所需材料如下

内衬耐火浇注料施工的形式衬里施工有两种，一种是安装就位后进行内衬的现场施工，另一种是在安装前进行内衬施工
