生物质气化炉的分类

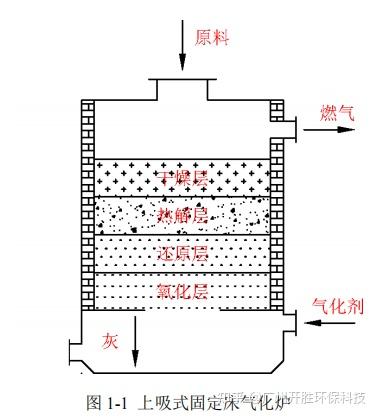

1 上吸式生物质气化炉

从气化炉顶部添加生物质燃料，在重力作用下使其通过各个床层，最后变为灰渣 从气化炉的底部排出。气化剂由底部进入，在鼓风机的推动下经过所有的反应层，最终 变为燃气从气化炉的顶部排出，原料移动方向与气体流动的方向是相反的，所以说也 称之为逆流式气化。其具有如下优点：

①具有高的气化效率，若还原反应完成，有气体余热存在，利用该余热； ②具有很高的燃气热值； ③炉排在进风的作用下进行冷却，不会轻易造成损坏。

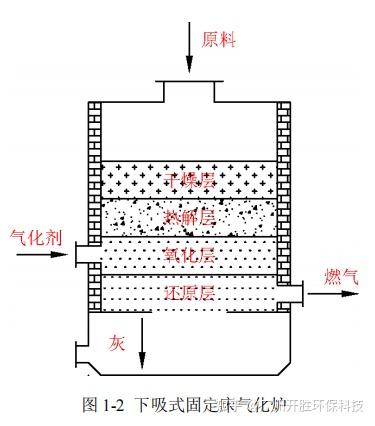

2 下吸式生物质气化炉

下吸式固定床气化炉物料和气化剂都是向下移动，因此也成为了顺流式气化炉。 气化剂由靠近底部的位置通入到气化炉内，首先进入到氧化层进行反应，为上部的干燥层和热解层提供热量，由于还原层在其下部，所有需要用抽风机使部分气体向下移 动。在整个气化炉内存在高温喉管区，经过干燥层和热解层的气体最终还是被抽出，因此可以分解大量的焦油。

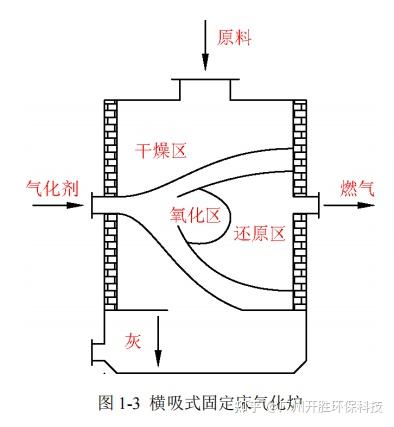

3 横吸式固定床生物质气化炉

其特点是通过气化炉的一侧将空气送入，在另一侧排出生成的气体，气流横向经 过气化区。物料的含灰量很少，木炭也很少，下图是其工作原理。

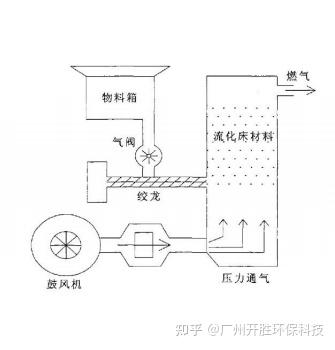

4 生物质流化床气化炉

生物质流化床反应器反应器具有两段，下面是气固密相段，上面是气固稀 相度。混合运动的气化剂和生物质原料，进行干燥、氧化、热解，还包括了还原等反应。 主要进行的地方是密相段，具有 800℃的反应温度。在稀相段降低了气体流速，没有完 全对部分焦炭进行转化，通过反应器不要让其出去，使它的气化反应持续进行。

对比固 定床气化，其优点为： ①因为物料粒度是非常细的，在传热上的效果比较好，因此效率和气化强度也很 好，是固定床的 2～3 倍； ②因为具有很广的流态化操作区间，所以能够在极大的区间内对流化床气化能力进行调整，并且不会减少气化效率以及效果； ③因为具有均匀且较低的床层温度，所以极大的减少了灰分熔融结渣的情况。
