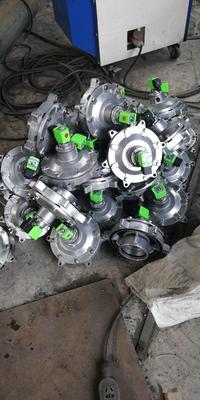

布袋除尘器电磁脉冲阀与脉冲控制仪

电磁脉冲阀安装使用注意事项主要有：

1、安装前请彻底吹扫气包及管路，以避免异物损伤膜片造成电磁阀失灵。

2、电磁阀阀体上的箭头应与介质流向一致。

3、开箱后应先检查使用说明书、出厂合格证、装箱清单是否齐全。再按清单核对产品名称、型号是否相符，对照铭牌是否与订货单相符。若缺损或不符，应及时与厂家联系设法解决。

4、电磁阀较佳安装方式是垂直于水平管道，线圈向上。在条件不允许时，允许±30°倾斜。否则，不能保证正常使用。

5、在危险环境中为防止电火花可能引发爆炸等事故的发生，应使用防爆型电磁阀。

6、当电磁阀发生故障时，为了及时隔离和便于维修，建议安装旁通（旁路）装置

1.电磁脉冲阀安装前应注意阀的使用条件,如工作压力范围,电源条件(交流,直流,电压大小).功能,通径等应对比检查与阀标牌上或使用说明书上注明是否相符.

2.电磁脉冲阀安装前应在试验台上进行通气,通电试验,检查的换向性能是否正常.

3.电磁脉冲阀安装前应彻底清除管道内的铁锈,灰尘等污物.

4.电磁脉冲阀安装时应注意瑞洁电磁脉冲阀的安装位置和表明的气流方向,切不可接错.在阀气源口上游必须安装分水滤气器,减压阀和油雾润滑器,以保证供给阀具有一定压力的干燥,洁净,润滑的空气以便正常可靠的工作.

5.电磁脉冲阀调试时,先将气压调到0.5-0.6MPa,手动调试各阀动件正常后,再调试电动.调试完毕后,将系统压力调至工程要求值.

脉冲控制仪使用说明

一 概述 :

脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置，它输出的信号控制脉冲电磁阀，是喷吹压缩空气对过滤袋循环清灰，是除尘器的阻力保持在设定范围内，以保证除尘器的处理能力和吸尘效率。

脉冲喷吹控制仪输出一个持续电信号的时间，为脉冲宽度。输出两个信号之间的时间，称为脉冲间隔。控制仪输出电信号完成一个循环所需要的时间，称为脉冲周期。

二 技术指标：

1、额定输入电压 AC220V(1±10%)

2、额定输出电压 DC24V（或AC220V）

3、输出脉冲间隔调节范围 1～999秒

4、输出脉冲宽度调节范围 0.01～99秒

5、输出脉冲周期调节范围 0～99分钟

6、外形尺寸：10路-160*160*90mm，20路-230*160*90mm，30路-260*180*100mm

三 接线方式

20路接线方式

L N共12345678910…20

‘电源’端子为220v输入，‘公共端’端子为脉冲阀输出接线公共线，‘1-12’依次按顺序接脉冲阀，‘运行信号’和‘AB’不用接。

四 使用方法：

1、脉冲宽度设置：（单位：0.01秒；最大值为99秒） 按红色功能键,使脉宽指示灯亮,旋转黑色设置键直接调节到所需时间即可。

2、脉冲间隔设置：（单位：1秒；最大值为9999秒） 按功能键,使间隔指示灯亮,旋转设置键直接调节到所需时间即可。

3、脉冲周期设置：（单位：10秒；最大值为99分钟） 按功能键,使周期指示灯亮,旋转设置键直接调节到所需时间即可 。

4、输出路数设置：按功能键,使输出路数指示灯亮,旋转设置键直接调节到所需数字即可

五、维护与保养

1、控制仪安装使用后，应有专人负责保养，每天检查运行情况，发现故障及时排除；

2、控制仪接上电源，指示灯不亮，应检查接线端子上的电源线是否松动，保险丝是否正常；

3、控制仪显示正常，某一脉冲阀常开，检查对应电子开关是否损坏；

4、控制仪显示正常，两电磁脉冲阀同时工作，检查控制仪有无碰撞现象或连电；

5、控制仪显示正常，电磁阀不工作，检查输出线端子的公共端是否接触可靠；

6、数码管闪烁，检查保险丝是否松动，电源是否正常
