袋式除尘器工作原理图

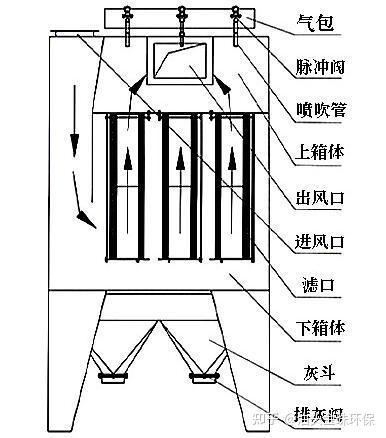

袋式除尘器工作原理图如下： 袋式除尘器的工作原理图描绘了粉尘如何被捕获和过滤的过程。以下是对这个原理图的详细解释和扩写：

袋式除尘器是一种广泛应用于工业粉尘治理的设备，其工作原理主要基于过滤原理。简单来说，袋式除尘器由一个壳体和设置在该壳体内的滤袋组成。在烟气或空气进入除尘器后，滤袋通过拦截和捕获粉尘，将其从气流中分离出来。

首先，含尘气体从除尘器的进气口进入，此时，气体中的粉尘颗粒会与滤布接触。滤布是由特殊的纤维材料制成，其表面有微小的孔洞，能够捕捉细小的粉尘颗粒。当粉尘颗粒接触到滤布时，它们会被吸附在滤布表面，从而实现气固分离。

随着过滤的进行，粉尘在滤布表面形成一层滤饼。这些滤饼会阻碍空气通过，降低过滤效率。因此，需要定期对滤饼进行清除。通常，袋式除尘器采用周期性的清灰方式，即每隔一段时间对滤饼进行清除。清灰过程中，压缩空气从除尘器的喷吹管喷出，在滤袋内形成高压气流，使滤饼变形并从滤布上脱落。脱落的粉尘颗粒落入除尘器的灰斗中，最后通过排料口排出。

需要注意的是，袋式除尘器的过滤效率与其过滤材料的选择、过滤面积的大小以及过滤气体的流量有关。为了提高过滤效率，通常需要增加滤布的面积和密度，并控制气体的流量和速度。此外，袋式除尘器的设计和安装也需要注意，以确保其在实际应用中的稳定性和可靠性。
