往复活塞式压缩机的型号详解

活塞压缩机的使用范围十分广泛，为了选择使用方便，《容积式压缩机 型号编制方法》（JB 2589-1999）规定了容积式压缩机型号的编制方法，此标准适用于除制冷压缩机外的容积式压缩机。其型号命名如下：

活塞式压缩机的结构代号与特征代号见表1 与表2。

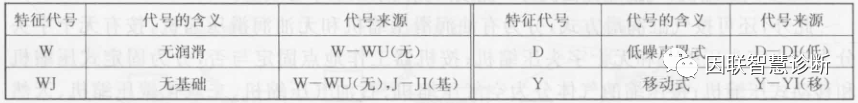

表1 活塞式压缩机的结构代号

表2 活塞式压缩机的特征代号

示例：

（1）WWD-0.8/10型：往复活塞式，W型，无润滑，低噪声罩式，公称容积流量为0.8m³/min，公称排气表压力为 10×10⁵Pa。

（2）VY-6/7型：往复活塞式，V型，移动式，公称容积流量为6m³/min，公称排气表压力为7×10⁵Pa。

（3）L-22/7 型：往复活塞式，L型，公称容积流量为22m³/min，公称排气表压力为7×10⁵Pa。

（4）P-3/285-320型：往复活塞式，卧式，公称容积流量为3m³/min，公称吸气表压力为285×10⁵Pa，公称排气表压力为320×10⁵Pa。

（5）H-140/320型：往复活塞式，H型，公称容积流量为140m³/min，公称排气表压力为320×10⁵Pa。

（6）M-285/320-C型：往复活塞式，M型，公称容积流量为285m³/min，公称排气表压力为320×10⁵Pa，第C种变形产品。

（7）DZ-12.2/250-2200：往复活塞式，对置型，公称容积流量为 12.2m³/min，公称吸气表压力为250×10⁵Pa，公称排气表压力为2200×10⁵Pa。
