一、概述

气体分析小屋是八十年代中期国际上开始流行的一项新技术。它集工业气体在线分析仪器仪表的组合、成套、安装、应用于一体，首先在炼油、化工企业中得到广泛应用。气体分析小屋的规范化、专业化设计使气体分析仪表的现场安装、维护更加方便，并为气体分析仪表提供了良好的操作和运行环境，在工艺装置中得到了越来越多的应用。天禹智控生产的气体分析小屋采用强制通风正压防爆的方法，防止因内部释放可燃性气体以及外部爆炸性环境而引起的爆炸危险。气体分析小屋采用型钢结构，内外墙均为钢板，中间为隔热层。分析小屋适用于石油、化工等行业Ⅱ类１区或２区场所的爆炸性环境。

二、系统的组成

在线防爆气体分析小屋是可广泛适用于冶金、化工、纺织、炼油等行业,它是可用于I区、Ⅱ区等危险场所的一种防爆工业产品,现场只要提供电、气体分析仪表即可在危险场所安全、稳定、可靠的工作，同时，在气体分析小屋内执行操作的工作人员也可得到安全保障。

该系统由以下五部分组成：
A 分析小屋主体（双层结构，中间填有保温隔热防火材料）
B 室内危险气体浓度监测系统
C 声光报警联锁系统
D 仪表电源系统
E 公用电源系统

三、使用条件

1、适用范围：
1） 室内环境温度：5℃~+45℃
2） 环境湿度：相对湿度不大于95%
3） 海拔高度：不超过2000m
4） 气体分析小屋内温度根据内装气体分析仪表的要求，采取暖气或空调措施。
5） 气体分析小屋引风管入口处应处于非危险区。
2、安装使用条件：
1）环境温度： -20℃~40℃
2）电源： AC220±10% 50Hz
3）大气压力： 50 KPa-- 106 KPa
4）海拔高度： < 2000m
5）无强烈震动

四、结构及主要技术参数

1、气体分析小屋结构形式：

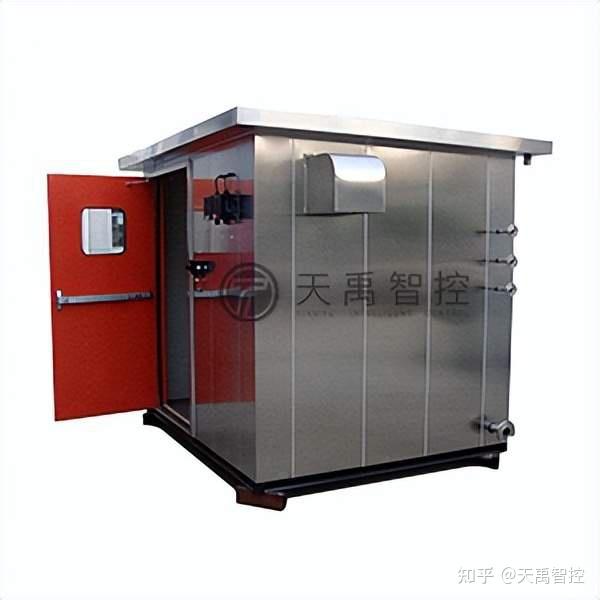

采用内外钢结构，将分析仪表、预处理、控制单元组装在气体分析小屋内，气体分析小屋现场就近安装。取样探头在室外减压站前安装。气体分析小屋主体采用内外钢质结构，内外均为冷扎（或不锈钢）钢板，底座采用10号槽钢，四周龙骨方钢结构，内外板均喷塑处理，中间夹层厚70mm，其间填充有阻燃、保温、隔热材料。室内安装有防爆空调，可调节室内温度。电配系统为管线系统，配有防爆配电箱。照明系统采用防爆应急日光灯。气体分析小屋内还具有通风、换气、过滤装置。单开门结构,配有玻璃看窗和逃生门锁。采用特殊加工技术,均达到密封性、防腐、防尘、控制温度等功能。
2、主要技术特点：

1）内装配电箱、接线箱、荧光灯、应急灯等

2）根据需要内装空调、电热汀或蒸汽供暖设备

3）根据需要内装工作台、分析仪表等

4）分析小屋具有防震、防静电、防火花、防尘、抗干扰等优点，为仪表提供良好的运行环境

5）分析小屋的外形尺寸根据用户需要确定

3、主要技术参数：
1）防爆等级：ExdⅡBT4~ExdⅡCT6，制作等级根据用户要求而定。
2）气体分析小屋内浓度超限（25%LEL）时声光报警
3）电源：220VAC±10%，50Hz，20A
4）防护等级：≥IP56E：内压力正常值：30 -100Pa
