轻型浇注料耐多少温度？

轻型浇注料就是轻质保温浇注料又叫保温浇注料，轻质浇注料，隔热浇注料，保温隔热浇注料等等，主要是以轻质材料为骨料而得到的浇注料。其中轻质骨料包括膨胀蛭石、膨胀珍珠岩、陶粒、多孔耐火材料以及氧化铝空心球等。那么具体能耐多高温度呢？

我们把轻质耐火浇注料的分类按使用温度来分的话，轻质浇注料可分为以下三类。

（1）低温轻质耐火浇注料。低温轻质浇注料使用温度在900℃以下，常使用膨胀蛭石、膨胀珍珠岩、陶粒等为骨料，以普通硅酸盐水泥、矾土水泥或者水玻璃等为结合剂。例如，将粒径在8～l mm的膨胀珍珠岩与矾土水泥按珍珠岩：水泥为(35～50)：(50～65)的比例配制得到的浇注料经900℃烧后的性质为体积密度0.3～0.7 g／m3，耐压强度0.5～0.9 MPa，导热系数(700℃)0.06～0.18 W／(m·K)。

（2）中温轻质耐火浇注料。中温轻质浇注料的使用温度为900～1200℃。通常用多孔黏土颗粒、黏土质陶粒、页岩陶粒等为骨料。用矾土水泥、铝酸钙水泥或磷酸二氢铝为结合剂。

细粉中可加入少量的氧化硅微粉与漂珠，以降低其体积密度。水泥等结合剂的用量可按强度的要求而定，强度要求越高，结合剂的加入量越大。

（3）高温轻质耐火浇注料。高温轻质浇注料使用温度高于1200℃以上。它们以刚玉质、高铝质、莫来石质、黏土质及镁质、镁铝尖晶石质等轻质颗粒或空心球为骨料，以铝酸钙水泥、磷酸二氢铝、硅溶胶、铝溶胶、二氧化硅微粉为结合体系。其中可加入耐火纤维以提高它们的强度。最常见的为黏土质及莫来石质轻质浇注料。

轻质保温浇注料是众多耐火浇注料系列中的一种，应用非常广泛，因其具有体积密度小、导热系数低、质量轻、抗压强度高、耐酸和耐酸性气体腐蚀的特点，广泛用于电力、石化、冶金、窑炉等行业，作耐火衬里和双层衬里的隔热层及类似的热工设备的隔热保温浇注料。轻质保温浇注料和易性好，粘结力强，初凝时间和施工可操作时间长，强度增长快、抗渗性强、不需要酸化处理、易于保证砌体灰缝的密实饱满，能显著提高烟囱内衬壁的气密性、整体性和内衬的防腐蚀能力，是高烟囱、高温烟道和风道内衬的理想胶结材料，也可用于石油、化工、有色冶金等行业的耐酸池、槽等耐酸工程。

以常见应用当中的轻质浇注料在石油化工行业的应用举例，行业内由一条相关规范：SH/T 3115-2000 石油化工管式炉轻质浇注料衬里工程技术条件

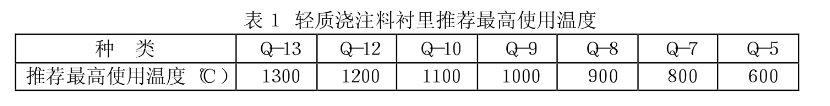

以上是此规范要求的轻质浇注料衬里性能，那么以下是相关联的技术协议内推荐使用的温度：
