国标/美标/高温散热型调节阀 环保化工设备阀门 50G05高温散热型调节阀

我们的50G05高温散热型调节阀可广泛用于控制各种不同压力和温度的流体，阀体结构紧凑，流体通道呈S流线型，具有压降损失小流通量大，可调范围广，流量特性精度高等特点。阀芯具有丰富的Cv值，阀座关闭密封性能符合调节阀国际行业标准，调节阀配用气动或者电动行机构，结构紧凑、输出力大，更适用于要求可靠性及关闭性能高的高温场合下的控制使用。增加密封注脂结构及双层密封在用于蒸汽、高温的工况下，有明显增强阀杆密封填料的使用寿命及密封性能。

  

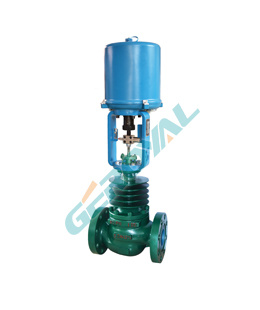

电动高温调节阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。是采用智能一体化执行器与低流阻调节阀阀体组成。电动高温调节阀配引进型智能电动执行器以及GR系列3000型调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动高温调节阀调节机构采用平衡式阀塞结构，电动高温调节阀具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度较大等特点。电动高温调节阀广泛使用于流量大，温度高，泄漏量要求不严格的场合。
电动高温调节阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。。

  

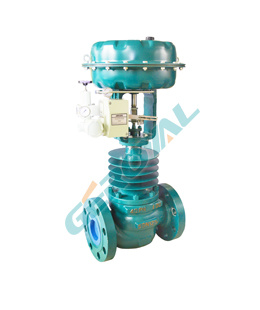

气动高温调节阀是由多弹簧气动薄膜执行机构和低流阻高温调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动高温调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动高温调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动高温调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动高温调节阀特别适用于允许泄露量小、阀前后压差不大及温度较高的场合。

设计特色 Design features
采用顶部导向结构

流量系数大，可调范围广

双密封结构，密封更可靠

增加散热片，散热功能强

带注脂油槽，填料寿命更长

主要应用与高温蒸汽、热油等场合


技术参数 Technical parameter
口径范围：DN15～DN400 (1/2"～16")

压力范围：PN1.6～6.3MPa（150～300LB）

温度范围：-45℃～+550℃（可选）

结构可选：单座、双密封套筒、多孔式套筒

材质可选：碳钢、不锈钢、双相钢

流量特性：等百分比、线性、快开

泄露等级：ASME B16.104 V

阀盖形式：高温散热型

连接方式：法兰式

适用场合：热油、蒸汽等高温场合

执行机构：气动执行器、电动执行器

气动高温调节阀 技术参数



公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


阀座直径(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300


额定流量系数(KV)
单座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


套筒
6.3
10
16
25
40
63
100
155
250
370
580
900
1300


允许压差(MPa)
单座
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1


套筒
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2


公称压力(MPa)
1.6、2.5、4.0、6.4、10.0


额定行程(mm)
16
25
40
60
100


执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


阀盖形式
高温型(+250～+450℃)


压盖形式
螺栓压紧式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


阀芯形式
单座式、套筒式


流量特性
等百分比、直线型





气动高温调节阀 执行机构



配置执行器类别
ZHA/B多弹簧簿膜执行机构


执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


有效面积(cm2)
350
350
560
900
1400


行程(mm)
10、16
24
40
40、60
100


弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240


膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布


供气压力
140～400KPa


气源接口
RC1/4"


环境温度
-30～+70℃


可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)





电动高温调节阀 技术参数



公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


阀座直径(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300


额定流量系数(KV)
单座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


套筒
6.3
10
16
25
40
63
100
155
250
370
580
900
1300


允许压差(MPa)
单座
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1


套筒
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2


公称压力(MPa)
1.6、2.5、4.0、6.4、10.0


额定行程(mm)
16
25
40
60
100


阀盖形式
高温型(+250～+450℃)、特殊定制


压盖形式
螺栓压紧式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


阀芯形式
单座式、套筒式


流量特性
等百分比、直线型


配置执行器类别
3810系列、PSL系列等电动执行器(客户指定品牌亦可)


执行器参数
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC


防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄


环境温度：-25～+70℃、环境湿度：≤95%
