耐腐衬氟调节阀 电动耐腐衬氟调节阀 气动耐腐衬氟调节阀

50C05衬PTFE耐腐调节阀，采用阀体与内件全部衬氟结构，有效阻隔了腐蚀介质对阀门中金属材质的腐蚀。金属阀体内腔采用齿式加工处理。使内衬材料完全与金属接合，延长内衬材料的使用寿命与性能。阀杆密封可采用F46波纹管密封与PTFE填料两种组合密封，完全消除了介质从阀杆出向外漏的可能。不平衡式全衬结构特别针对低压常温工况下极具腐蚀性的介质使用。

  

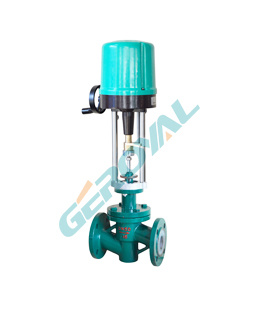

电动衬氟调节阀是由引进型电动执行器和衬氟调节阀阀体两部分组成。接收控制器发出的4-20ma或1-5V等模拟信号，控制阀门的开度，以达到调节管道介质流量、压力等参数的目的。电动衬氟调节阀和其它普通电动调节阀区别在于阀体，有的管道输送如硫酸、王水等强腐蚀性的介质，因为腐蚀性太强，普通金属材质的调节阀无法用于这种工况。而电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。解决了金属阀门无法用在强腐蚀介质的工况。广泛的应用于强腐蚀介质的工况管道。

  

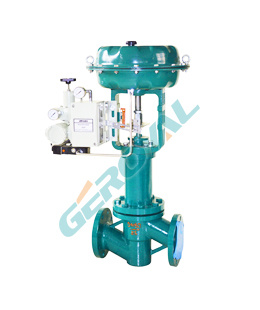

气动衬氟调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而衬四氟气动调节阀广泛适用于化工、冶金、医药等行业中。该产品主要特点：

（1）耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。

（2）密封性能好：采用聚四氟乙烯波纹管和填料双重密封。

（3）泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。

（4）调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。

设计特色 Design features
采用顶部导向结构

阀体内腔及内件全包四氟

可加装四氟波纹管密封

双层密封保护，无外漏

适用于腐蚀性较强的场合


技术参数 Technical parameter
口径范围：DN15～DN250 (1/2"～10")

压力范围：PN1.0～2.5MPa（150LB）

温度范围：-29℃～+150℃（可选）

结构可选：单座式

阀体材质：碳钢、不锈钢

内衬材质：F46、F4、PFA、PTFE

流量特性：等百分比、线性

泄露等级：ASME B16.104 V

阀盖形式：标准型、波纹管密封型

连接方式：法兰式

执行机构：气动执行器、电动执行器
