顶导向型单座调节阀 专业

  810D顶部导向型单座调节阀，采用顶部导向不平衡式结构，具有高强度、重载荷、S型流道、压降损失小、流量系数大、可调范围广、流量特性精度高。该类型调节阀适用于工况压差较小的场合，关闭严密，适用于对介质流量或者压力的调节。

   阀座采用螺纹拧入式结构，具有可靠性能强，后期更换维修方便等特点，解决了传统的无阀座机构泄露无法更换的困难。延长了使用寿命。采用流开式设计，介质趋向于阀门开启的方向，小开度可控性好，流量特性畸变小。根据工况可选配电动或气动执行器进行控制。

设计特色 Design features
顶部导向型

不平衡内部结构

阀座易更换结构

可任意配置电/气动执行器


技术参数 Technical parameter
口径范围：DN15～DN400 (1/2"～16")

压力范围：PN1.6～6.3MPa（150～300LB）

温度范围：-196℃～+550℃（可选）

材质可选：碳钢、不锈钢、双相钢

流量特性：等百分比、线性、快开

泄露等级：ASME B16.104 V

阀盖形式：标准型、散热型、低温型、波纹管型

连接方式：法兰、焊接、螺纹（1"内）

执行机构：气动执行器、电动执行器气动单座调节阀 技术参数



公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


阀座直径(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300


额定流量系数(KV)
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


等百分
6.3
10
16
25
40
63
100
160
250
360
570
850
1180


允许压差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.2
0.1


公称压力(MPa)
1.6、2.5、4.0、6.4、10.0


额定行程(mm)
16
25
40
60
100


执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)


压盖形式
螺栓压紧式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


阀芯形式
单座柱塞型阀芯


流量特性
直线性、等百分比





气动单座调节阀 执行器参数



配置执行器类别
ZHA/B多弹簧簿膜执行机构


执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


有效面积(cm2)
350
350
560
900
1400


行程(mm)
10、16
24
40
40、60
100


弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240


膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布


供气压力
140～400KPa


气源接口
RC1/4"


环境温度
-30～+70℃


可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

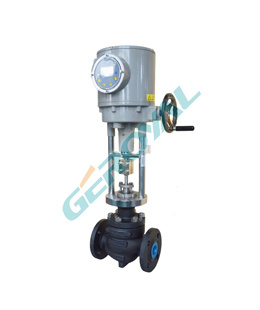

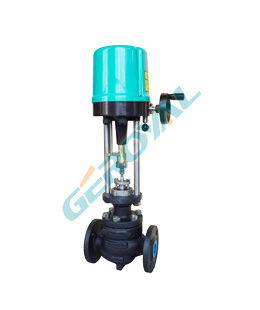

电动单座调节阀 技术参数



公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


阀座直径(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300


流量系数(KV)
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


等百分
6.3
10
16
25
40
63
100
160
250
360
570
850
1180


允许压差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.2
0.1


公称压力(MPa)
1.6、2.5、4.0、6.4


额定行程(mm)
16
25
40
60
100


阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)


压盖形式
螺栓压紧式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


阀芯形式
单座柱塞型阀芯


流量特性
直线性、等百分比


配置执行器类别
381L系列电动执行器、PSL系列电动执行器、其他进口品牌（西门子、罗托克）


执行器参数
电源电压：220V、380V；输入信号：4-20mA或1-5V·DC；输出信号：4-20mA·DC


防护等级：相当IP55、隔爆标志：ExdⅡBT4、BT6(ExdⅡCT4特殊定制)、手操功能：手柄


环境温度：-25～+70℃、环境湿度：≤95%
