高压锻钢笼式调节阀 高压调节阀 电动高压调节阀 气动高压调节阀 专业控制阀门

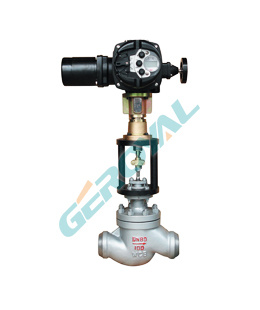

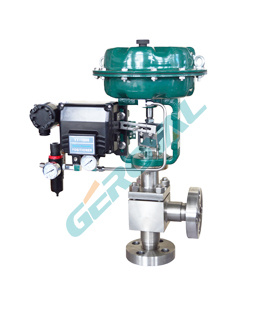

550G07高压锻钢调节阀，采用笼式套筒导向，压力平衡式阀芯。该系列高压调节阀主要适用于压差大，工况产生闪蒸、空化的场合。根据参数的不同设计多个不同的降压笼套组成一个多级降压内件，根据不同的工况设计的笼套，保证消除阀门的闪蒸、空化现象。介质从接触第一只笼套开始节流，通过多次节流将进口的高压差逐步的降低下来，这样有效的保证了介质在阀门中流动时，压力始终在其饱和蒸汽压之上，也就消除了产生闪蒸、空化现象的可能，延长了恶劣工况中调节阀的使用寿命。

   本阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯，多级减压，完全控制流过阀内的介质的流速，大幅度的降低了高压气体或者蒸汽在阀内产生的噪音，稳定的多级别降压有效使液体不会产生气蚀，是使用在高压介质场所性能稳定的控制阀，执行机构可选择国产或者进口执行器等。

设计特色 Design features
承受大压差时抗汽蚀，降噪音

阀芯可设计为平衡事和非平衡式

锥形密封，密封性能可靠

密封面合金材料，耐冲蚀，寿命长。

高压锻钢调节阀 技术参数



阀体型式
直通锻造阀体、角式锻造阀体


阀芯型式
多级笼式阀芯、迷宫式阀芯、套筒是阀芯


公称通径
DN20~200 NPS 3/4〞~ 8〞


公称压力
PN160 ~ 420 CLASS 900LB ~2500LB


连接方式
法兰：FF、RF、MF、RTJ；焊接：SW、BW


阀盖形式
标准型（-5℃~230℃）、散热片型（-45℃~大于230℃场合）、低温加长型（-196℃~ -45℃）


填 料
V型聚四氟乙烯填料、柔性石墨填料等


密 封 垫
金属夹石墨密封垫


执行机构
3810L系列智能型执行机构、PSL系列智能型执行机构、气动薄膜执行器、气动活塞执行器





高压锻钢调节阀 设计特点

◆ 介质轴向流动，经过多级节流盘逐渐降压，在承受大压差时抗汽蚀，降噪音。

◆ 阀芯可设计为平衡事和非平衡式，平衡式在平衡孔处设有密封圈。

◆ 阀座为锥形密封面，在阀门关闭时，实现可靠密封。

◆ 密封面堆焊硬质合金，阀芯（杆）表面喷涂硬质合金材料，耐冲蚀，寿命长。
高压锻钢调节阀 应用场合

◆ 汽机高压内、外缸导管，主调节阀等疏水。

◆ 汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。

◆ 锅炉过热器喷水减温。

◆ 高压旁路、各种减温系统高压差喷水。

◆ 给水再循环、给水旁路阀、定期排污系统等。

◆ 其他高压差环境下介质调节。

技术参数 Technical parameter
阀体形式：直通（角式）笼式锻造阀

公称通径：40、50、80、100、125、150、200

公称压力：ANSI 900、1500、2500 Lb；JIS 63 K

连接形式：法兰式、焊接式

焊接式：承插焊 SW（DN40～65）；对接焊 BW（DN80～200）

本体材质：WCB、不锈钢、铬钼钢、双相钢

阀盖型式：常温型、高温型

压盖型式：螺栓压紧式

密封填料：石墨+因科镍丝填料、柔性石墨编制填料等

密封垫片：金属齿形垫、石墨缠绕垫

阀芯型式：压力平衡型阀芯

阀芯结构：分离式、多孔型二级节流结构

流量特性：等百分（%）；线性特性（L）

内件材质：304、304+ST、316、316+ST

执行机构：气动执行器、电动执行器
