精欧顶导向型微小流量调节阀 小流量调节阀 微小流量调节阀

50L08顶导向型小流量调节阀，是采用GEROYAL原厂技术，专业针对小流量工况自主研发的一款产品。阀体体积小，重量轻，内螺纹结构更加便于安装及拆卸。整体具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。特别适用于液体、蒸汽等介质的主流量调节场合。

  

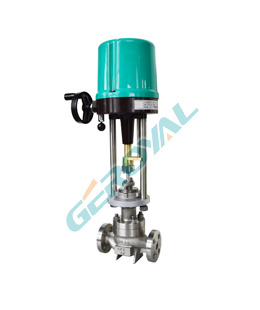

电动小流量调节阀，配以引进型电动执行机构，内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，实现对流量等参数的调节。电动小流量调节阀是针对某些特殊工况量身定制的电动调节阀，微小流量电动调节阀是采用锻造阀体锻制而成，易做成高压结构。阀芯尺寸可从加工差等0.15-15mm，微小流量电动调节阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，电动小流量调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

  

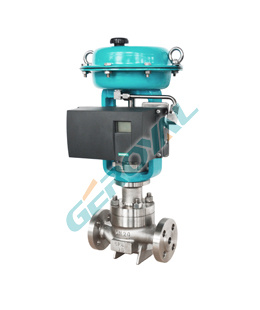

气动小流量调节阀是，它由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。

设计特色 Design features
小开度范围内可连续调节

采用顶部导向结构，抗震动

阀芯采用锥面密封，密封效果好

阀芯多元化设计，调节性能好

阀芯阀座喷焊硬质合金，耐冲蚀，寿命长

体积精小，重量轻、便于安装

电气动执行器可互换安装


技术参数 Technical parameter
阀体型式：直通锻造球型阀体

阀芯型式：非平衡式单座柱塞阀芯

公称通径：DN15、20、25 NPS 1/2〞～1〞

公称压力：PN16 ~ 100 CLASS 150LB～600LB

连接方式：法兰：FF、RF、MF、RTJ；焊接：SW、BW

法 兰 距：符合IEC 60534

阀盖形式：标准型（-5℃~250℃）、散热片型（-45℃~大于230℃场合）、低温加长型（-196℃~ -45℃）、波纹管密封型

密封填料：V型聚四氟乙烯填料、柔性石墨填料等

密封垫片：金属夹石墨密封垫

流量特性：直线、等百分比、快开

可调范围：30:1

额定CV值：CV 0.01～1.0

执行机构：电动执行器、气动执行器
气动小流量调节阀 技术参数



公称通径(DN)
G3/8"、1/2"、G3/4"、G1"


阀座直径(dn)
1.5
2
3
4
5
6
7
8
9
10
11
12
15


额定流量系数KV
0.025
0.05
0.08
0.12
0.20
0.32
0.50
0.80
1.00
1.40
1.55
1.85
2.23


允许压差(MPa)
≤公称压力


公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0


配用执行器型号
ZHA/B-11


额定行程(mm)
8
10
12


阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)


压盖形式
螺栓压紧式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


阀芯形式
单座式


流量特性
等百分比、直线性





气动小流量调节阀 执行机构



配置执行器类别
ZHA/B多弹簧簿膜执行机构


执行器型号
ZHA/B-11


有效面积(cm2)
200


行程(mm)
10、16


弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240


膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布


供气压力
140～400KPa


气源接口
RC1/4"


环境温度
-30～+70℃


可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)





电动小流量调节阀 技术参数



公称通径(DN)
G3/8"、1/2"、G3/4"、G1"


阀座直径(dn)
1.5
2
3
4
5
6
7
8
9
10
11
12
15


额定流量系数KV
0.025
0.05
0.08
0.12
0.20
0.32
0.50
0.80
1.00
1.40
1.55
1.85
2.23


允许压差(MPa)
≤公称压力


公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0


额定行程(mm)
8
10
12


阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)


压盖形式
螺栓压紧式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


阀芯形式
单座市


流量特性
等百分比、直线性


配置执行器类别
PSL系列、3810L系列等电动执行器(客户指定品牌亦可)


执行器参数
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC


防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄


环境温度：-25～+70℃、环境湿度：≤95%
