内衬四氟不锈钢法兰球阀

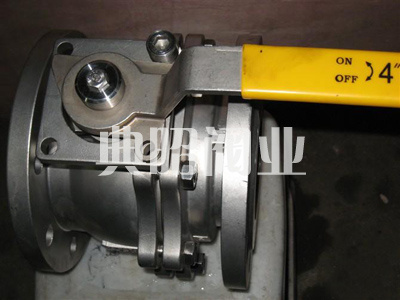

Q41F46-16P不锈钢内衬四氟法兰球阀聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。适用介质：水、气、油品、天然气和酸碱腐蚀性介质。高平台结构可直装驱动装置。
设计标准:
技术规范：国标
设计标准：GB/T 12237
结构长度：GB/T 12221
连接法兰：GB/T 9113 JB 79
试验与检验：GB/T 12237 JB 9092
性能规范:
公称压力：1.6，2.5，4.0，6.3Mpa
强度试验：2.4，3.8，6.0，9.5Mpa
密封试验：1.8，2.8，4.4，7.0Mpa
上密封试验：1.8，2.8，4.4，7.0Mpa
气密封试验：0.6Mpa
公称尺寸：DN15-DN400(1/2~16”)
阀门主体材料：CF8，CF8M，CF3，CF3M，WCB，WCC，A105，LF2，LCB、LCC
适用温度：-29℃~250℃

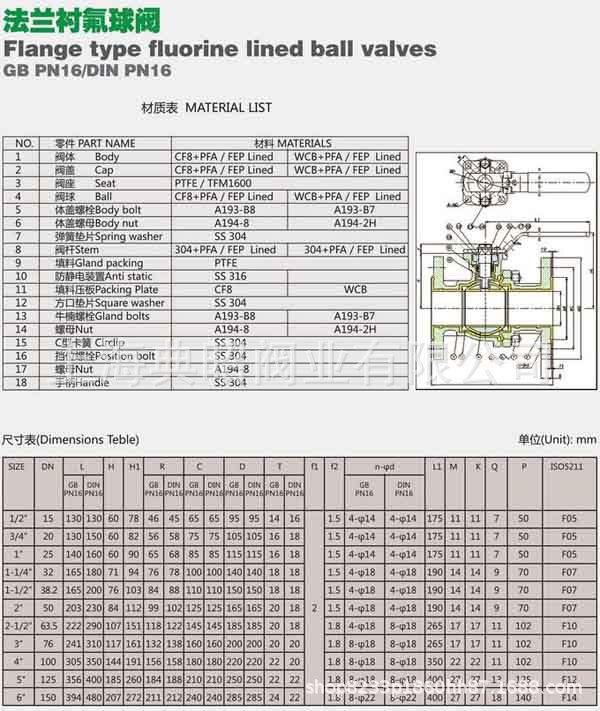

结构尺寸：



Q41F46-16P不锈钢内衬四氟法兰球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。
