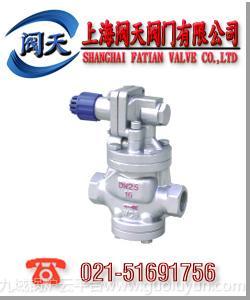

高灵敏度蒸汽减压阀（YG43H/Y）

一、YG43H/Y高灵敏度蒸汽减压阀结构特点与用处：
我公司YG43H/Y减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。



1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
二、YG43H/Y高灵敏度蒸汽减压阀主要技术参数：

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.04-0.6

0.04-1.0

压力特性偏差(Mpa)△Pp2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.05

0.07

渗漏量

GB12245-1989

三、YG43H/Y高灵敏度蒸汽减压阀主要零件材料：

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀瓣

2Cr13

缸套 活塞

铝铁青铜

膜片

PH15-7Mo

活塞环

对位聚苯

导阀座 导阀瓣

2Cr13

主阀弹簧

50CrVA

导调主弹簧

50CrVA

调节弹簧

60Si2Mn

四、YG43H/Y高灵敏度蒸汽减压阀流量系数：

DN

15

20

25

32

40

50

65

80

Cv

1

2.5

4

6.5

9

16

25

36

五、YG43H/Y高灵敏度蒸汽减压阀连接尺寸：

公称通径
DN

外 形 尺 寸

连 接 尺 寸

L

H

H1

PN 1.0MPa

PN 1.6MPa

D

K

n-ф

d

C

D

K

n-ф

d

C

15

140

160

65

95

65

414

45

12

95

65

414

45

14

20

140

160

65

105

75

414

55

14

105

75

414

55

14

25

150

168

68

115

85

414

65

14

115

85

414

65

14

32

180

185

75

135

100

418

78

16

135

100

418

78

16

40

180

185

78

145

110

418

85

16

145

110

418

85

16

50

200

193

88

160

125

418

100

16

160

125

418

100

16

65

230

208

98

180

145

418

120

18

180

145

418

120

18

80

260

228

117

195

160

418

135

18

195

160

818

135

20

六、YG43H/Y高灵敏度蒸汽减压阀安装说明：
①为了操作和维护方便，该Y型高灵敏度蒸汽减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与Y型高灵敏度蒸汽减压阀休上所示箭头的方向一致。
③为了防止Y型高灵敏度蒸汽减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
七、YG43H/Y高灵敏度蒸汽减压阀订货须知：
⑴Y型高灵敏度蒸汽减压阀产品型号与名称⑵Y型高灵敏度蒸汽减压阀公称通径DN ⑶Y型高灵敏度蒸汽减压阀额定流量系数KV ⑷Y型高灵敏度蒸汽减压阀公称压力和压差⑸Y型高灵敏度蒸汽减压阀阀体和阀内组件材料⑹Y型高灵敏度蒸汽减压阀流量特性⑺Y型高灵敏度蒸汽减压阀适用温度⑻Y型高灵敏度蒸汽减压阀电源电压和控制信号⑼Y型高灵敏度蒸汽减压阀是否带附件
