河北宏球电动动态平衡调节阀

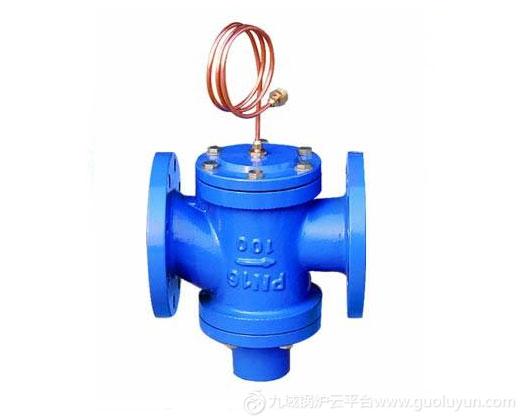

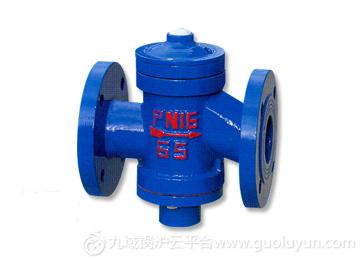

电动动态平衡阀
电动动态平衡阀是一种动态平衡与电动调节同步执行的特殊阀门。水力自动调节部分可根据不同的压差来自动调节阀芯的开度。其阀芯也是由可调部分和水力自动调节部分组成。可调部分的开度依实际需要随时进行电动调节；这种类型的平衡阀经过简单的初始设定后，即可完全适应水力系统的变化，实现动态平衡水力系统的目的。
一；产品优点：
1.稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
2.节能：较传统的系统节能6-20%。
3.高效：大大地缩短了调试时间，系统运行具有高效率。
4.舒适：调控温度精度更高，比传统变流量系统更舒适。
二；工作原理：
如下图所示，在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化：
⑴、当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，（P1-P2）减小，这时电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强，具有动态平衡的功能；
⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。
