电容式智能锅炉气泡液位计

锅炉汽包液位计是锅炉的重要附属设备。因锅炉里的水在高温时汽化，水和汽的损耗较大，要不断地补充水，使锅炉里的水位保持一定的高度，水位过低，锅炉就有爆炸的危险。然而长期以来传统的锅炉汽包水位测量方法存在许多无法改进的缺陷，主要体现在以下几个方面：

㈠、双室平衡容器差压式液位测量方式的缺陷:

1、不能实施全工况测量，存在“假水位”测量、在锅炉启、停、排空、连排、事故等不稳定运行工况下建立稳定差压条件时间较长、恢复时间较长或干脆不能建立正常差压，需要人工干预等问题。

2 、在稳定工况条件下，由于受结构限制，不能彻底解决因水侧绝温造成的系统测量误差的补偿问题。在锅炉缺、满水等事故工况条件下，系统测量误差过大可能带来严重后果。

3、结构复杂，静密封点多，施工规模大并存在冬季保温问题。

4、测量时滞较长，不能即时反应锅炉水位变化，测量信号调节质量差。

5、 仪表需要定期排污，且排污后恢复时间较长。由于仪表工作在高静压、小量程的条件下，所以负压管的微小不平衡压差均会 对测量结果产生较大的误差。

6、由于存在冷凝筒放热，使用成本极高。

㈡、工业电视辅助测量方式的缺陷

1、 工业电视辅助测量系统是由石英管液位计、摄像头和显示器组成。其本身就需要人工参与及受现场环境影响（如反吹）等。2、 锅炉运行时看不见真实的液位，所见的液位一定是假液位。这是由于为防止石英体受气蚀而采取的降温措施造成的内外容器液体密度差形成的，误差达可视结果的25%左右。

㈢、电接点水位计测量方式的缺陷

1、 分段显示，没有精度可言；

2、 损坏率极高，由于电极在水中腐蚀或结垢，一般在半年左右就必须更换。

3、 存在假水位和误报警的现象，锅炉中的水经常处于翻滚状态，水汽混合物对电接点式水位计形成误显示和误报警现象。

4、密封点多，导线多，维护工作量大。 这些缺陷都是由于其测量原理本身存在着先天不足，无法改进。在非正常工况下给锅炉安全运行造成了极大隐患。

为彻底解决汽包水位测量存在的问题，河南长润自动化系统有限公司针对锅炉汽包水位测控工况专利设计生产出CR-603系列智能电容式锅炉汽包液位计。

CR-603系列智能电容式锅炉汽包液位计是采用先进的、具有全程测量自动补偿功能的电容检测专利技术制造而成。它解决了传统电容式液位计难以克服的测量系统温度漂移大、被测介质介电常数变化对测量的影响大、测试线性较差及需要人工进行现场标定等问题。能够对锅炉汽包水位实现安全、可靠、准确的全工况测控，对保证锅炉安全、高效、节能运行有重要意义。可广泛应用于各种规格的工业汽包、高加、低加、转化炉等压力容器的液位测控。

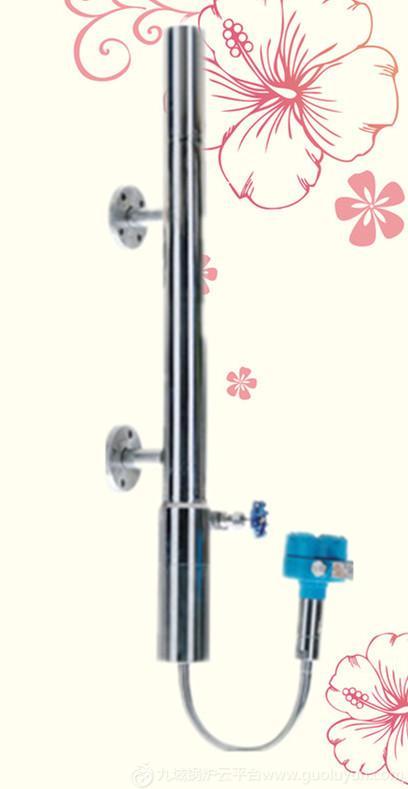

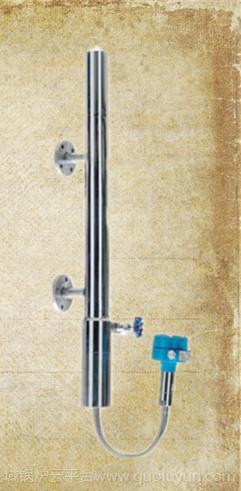

全系列智能锅炉汽包液位计从适用的工况条件和价位分为三大系列:CR-6031系列、CR-6032系列和CR-6033系列，本系列产品经国家防爆电气产品质检中心检验合格，取得防爆证。CR-6031智能电容式锅炉汽包液位计（国家创新基金支持项目）CR-603系列智能电容式锅炉汽包液位计，是基于电容测量原理的液位计。

它采用断层扫描技术，通过测量分析桶内的液态，气态介质的介电常数，补偿温度、压力等变化带来的影响。经过微处理器运算处理后输出符合工业标准的4-20mA电流信号，也可输出RS485数字信号供给使用。 液位计在运行过程中实时动态补偿，将温度、压力变化等因素减少到最小，长期稳定性好，是一款全工况，高性价比的汽包液位计。

技术特点：

1、两线制电流环；

2、具有全工况条件（ 锅炉启、停、排污、工况等）下液位准确连续测控功能；

3、采取断层扫描技术，能够对液态、汽态介质的介电常数变化连续测量补偿；

4、长期稳定性好；

5、经C E 认证的良好的电磁兼容特性；

6、耐高温、高压、长寿命；

7、操作软件为中文操作环境， 轻松整定；

技术指标

●工作电压： 最大：28V 最小：20V

●电 流 环：两线制4.00mA ～ 20.00mA（±0.5%）

●防爆等级：ExiaIICT6 （-40℃～70℃） ExiaIICT1-5 （-40℃～85℃）

●防爆参数：Ui=30V,Ii=100mA ,Pi=0.75W Ci=100pF,Li=10uH

●工作压力：22MPa max

●测量范围：1500mm

●测量周期：0.5秒

●环境温度：-40℃～65℃ （ExiaIICT1-T5）

●介质温度：600℃ max.

●防护等级: IP65

注意事项

1、凡供货产品均带有产品合格证及使用说明书、其中有产品编号技术参数、接线图、出厂日期等、请认 真查对以免用错。

2、安装时应根据产品连接方式查对现场接口是否与产品一致。

3、本产品为精密仪表，禁止随意拆卸、碰撞、跌落、用力摔打。

4、使用中若发现异常，应关掉电源停止使用、进行检查或直接向我公司技术部门联系。

5、运输储存时应恢复原包装存放在阴凉干燥通风的库房内。

6、安装使用过程中要注意不能把传感器的绝缘层弄破。

7、安装现场要采取有效的防雷措施。

8、本系列任何一款液位计外壳必须可靠接地，电阻应小于4Ω 。

9、利用485通讯组网时，液位计必须加装安全栅或隔离器。

10、安全栅应取得防爆合格证、安装应按其说明书的要求进行。

11、当变送器用于“0”区时向安全栅供电的电源变压器必须满足GB3836.4-2000第8.1条的要求。

保修条款用户在严格按照说明书的指导下，正确地接线，安装，维护的情况下，本产品免费保修1年下列情况不在保修范围：

1、自行拆卸线路板及各零部件；

2、雷击或有强电窜入本系统，电路板烧坏；

3、电源电压超过极限值，电路板烧坏

4、电源盒进水或其他异物；

5、未正确选型超过该产品的使用范围；

6、传感器或者整机的某一部位碰伤或破损；

7、未按说明书要求正确安装、调试及未及时正确进行养护导致产品损坏或超差。
