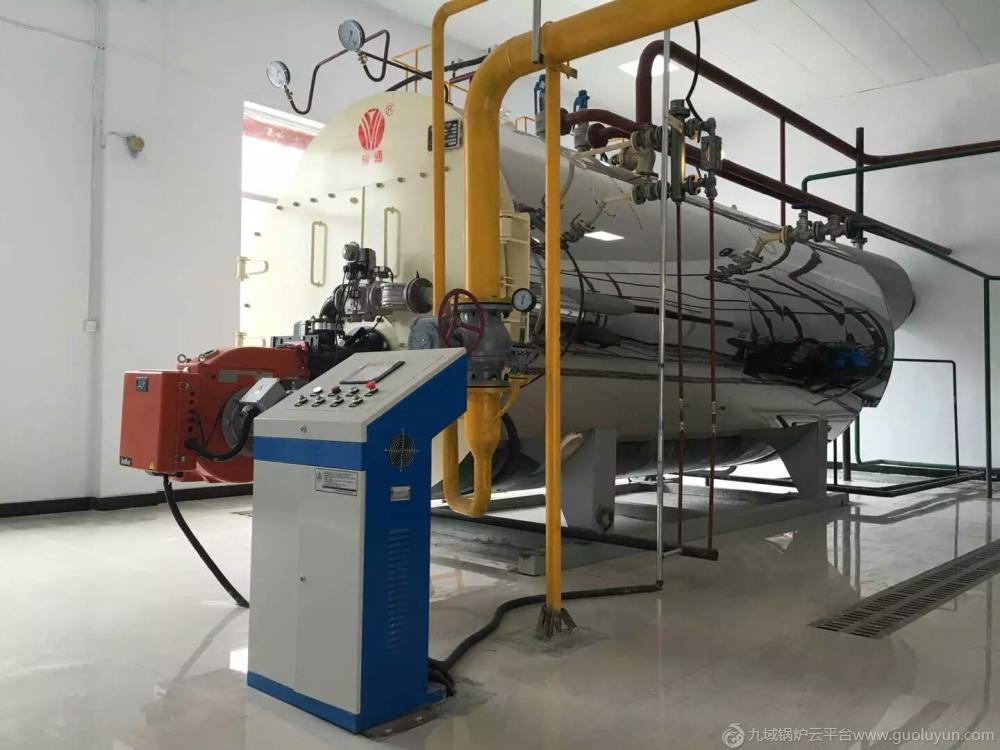

河南四通燃气蒸汽锅炉WNS4-1.25-Q

本锅炉型号为WNS4，是一种全自动卧式内燃三回程燃油（气）快装蒸汽锅炉，采用湿背式结构，波形炉胆为第一回程，第二、三回程由螺纹烟管构成。
本锅炉具有高、低水位报警功能，低水位联锁保护功能和超压联锁保护功能。为了有效地监视和控制水位及压力，本锅炉配备有水位计、电极式水位控制报警器，还配备有压力表及压力控制器,使锅炉具有高、低水位报警/低水位联锁保护和蒸汽压力超压联锁保护，锅炉自动点火、燃烧器火力自动调节和熄火保护，保证锅炉的安全运行。
该产品的燃料为天然气。燃料从燃烧器喷出，被高压电子点火点燃，在炉胆内微正压燃烧，燃烬后的高温烟气由后部烟室转弯180°进入第二回程，由前烟箱处转弯180°进入第三回程，最后通过后烟箱、节能器由烟囱排入大气。
该锅炉由受压本体、底座、保温及外包装、平台扶梯、仪表阀门及附件、前烟箱、后烟箱、电控系统等部分组成。
锅炉本体在总体结构上采用下置波纹炉胆，螺纹烟管左右对称布置的形式，锅壳筒体采用材质：Q345R（GB713-2014）；前、后管板采用材质：Q345R（GB713-2014）组焊而成。第一回程为波形炉胆，其中波形炉胆采用材质：Q345R（GB713-2014） 。采用波形炉胆结构既增加了传热面积，增加了炉胆的刚性，也满足了炉胆受热后的自由膨胀；第二回程由φ51×3的螺纹烟管组成、烟管材质：20（GB3087-2008）；第三回程由φ51×3的螺纹烟管构成、烟管材质：20（GB3087-2008）。螺纹烟管可以大大强化传热，从而可减少受热面积，使锅炉结构紧凑，节省钢材。
前后烟箱采用整体式结构，烟箱上有全开式烟箱门，该形式整体性好，美观、大方，检修时开启也很轻便。
烟囱高度按8米配置出厂，用户应按所在地环保部门批准的环境影响报告书的要求确定实际高度，但不得低于8米。
