1吨燃甲醇锅炉河南甲醇锅炉生产厂家卧式1吨燃甲醇蒸汽锅炉

出口压力：

低压
传热介质：

蒸汽
适用范围：

医院,学校,纺织服装行业,大型超市,酒店宾馆,食堂餐厅,食品饮料行业,酒厂,制衣厂,印染厂,制药厂,包装厂,建材厂,涂料厂,饲料厂,塑料厂,橡胶,游泳馆,洗浴中心,小区居民楼取暖,实验室,茶叶药材烘干
蒸吨（t/h）：

0.3吨,0.5吨,0.7吨,1吨,2吨,3吨,4吨,5吨,6吨,8吨,10吨,12吨,15吨,20吨,其他
进口温度（℃）：

204
结构形式：

卧式

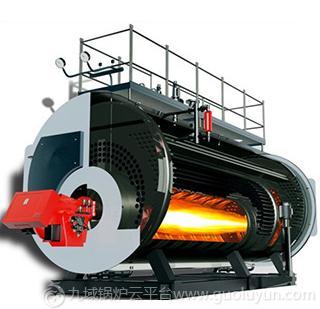

WNS型燃气锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
主要特点：
1、整体结构合理、紧凑、属锅炉岛型，符合快装出厂条件。本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期，且可保证产品质量。
2设计性能先进。
该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆，保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。
该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。
3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。

WNS型燃油燃气蒸汽锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。主要特点： 1、整体结构合理、紧凑、属锅炉岛型，符合快装出厂条件。本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期，且可保证产品质量。 2 设计性能先进。该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆，保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。 3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。 4、配套辅机齐全，综合技术性能先进。

【WNS系列卧式燃油气蒸汽锅炉—技术参数】

型号

WNS0.5-0.4(0.8) -Y(Q)

WNS0.75-0.4(0.8) -Y(Q)

WNS1-0.8(1.0) -Y(Q)

WNS1.5-1.0 -Y(Q)

WNS2-1.0 -Y(Q)

WNS3-1.25 -Y(Q)

项目

参数

额定热功率(MW)

0.5

0.75

1

1.5

2

3

额定工作压力（MPa）

0.4（0.8）

0.4（0.8）

0.8（1.0）

1.0

1.0

1.25

出/回水温度（℃）

152（175）

175（184）

184

184

194

设计效率（%）

85%-92%

水容积（m3）

1.2

1.56

2.10

2.7

2.7

5.9

满水重量（t）

4.48（5）

5.76（6.2）

6.48（7.1）

8（8.4）

8（8.4）

16（16.8）

耗电功率(KW)

3.6

3.6

5.9

15.8

17.7

19.7

电源（V）

380

适用燃料

轻油、天然气、重油、城市煤气、石油液化气

计算耗量：轻油(kg/h) 天然气(m3/h) 重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h)

34 41 35 92 14

51 62 53 138 20

65 82 70 184 26

102 123 105 276 39

136 164 140 368 52

204 246 210 552 79

长×宽×高（mm）

2650×1600 ×1700

2650×1600 ×1800

3650×1800 ×1800

5200×2300 ×2400

5200×2300 ×2400

5570×3200 ×2670

安装尺寸

进/出口阀口径（mm）

50

65

65

65

65

100

排污阀口径（mm）

40

40

40

40

40

40

安全阀口径（mm）

40

2×40

2×40

2×50

2×50

2×65

烟囱口径ф（mm）

250

300

320

360

360

360

★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考( 部分图片为合成图、模拟演示图、效果图 )，有关恒安产品的外观( 包括但不限于颜色 )请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。

型号

WNS4-1.25 (1.6)-Y(Q)

WNS5 -1.25 (1.6)-Y(Q)

WNS6-1.25 (1.6)-Y(Q)

WNS8 -1.25 (1.6)-Y(Q)

WNS10 -1.25 (1.6)-Y(Q)

WNS15 -1.25 (1.6)-Y(Q)

WNS20 -1.25 (1.6)-Y(Q)

项目

参数

额定热功率(MW)

4

5

6

8

10

15

20

额定工作压力（MPa）

1.25(1.6)

出水/回水温度（℃）

194(204)

锅炉设计效率（%）

85%-92%

水容积（m3）

7.14

10

10.2

13.9

16.7

30

30

满水重量（t）

22(23.5)

24.7(26)

25.5(26.5)

32.5(34.5)

38(42)

74(78)

78(82)

耗电功率(KW)

22.2

34.4

34.4

36

36

72

72

电源（V）

380

适用燃料

轻油、天然气、重油、城市煤气、石油液化气

计算耗量：轻油(kg/h) 天然气(m3/h) /重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h)

272 328 280 736 105

241 413 352 922 131

382 429 377 972 139

482 429 377 972 139

603 715 628 1620 231

904 1075 942 2430 347

1206 1430 1256 3240 462

长×宽×高（mm）

5600×3300 ×2880

6020×3300 ×3060

7200×3300 ×3060

7300×3300 ×3060

7400×3300 ×3060

8100×4200 ×4100

8500×4500 ×4100

安装尺寸

进/出口阀口径（mm）

100

125

125

150

150

200

200

排污阀口径（mm）

2×40

2×40

2×40

2×40

2×40

2×40

40

安全阀口径（mm）

2×50

50×80

50×80

2×80

2×80

2×80

2×100

烟囱口径ф（mm）

530

530

530

680

380

1000

1200

★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考( 部分图片为合成图、模拟演示图、效果图 )，有关恒安产品的外观( 包括但不限于颜色 )请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。

【WNS系列卧式燃油/气蒸汽锅炉—出厂配置清单】

河南省恒安锅炉有限公司

WNS系列卧式燃油/气蒸汽锅炉配置清单

第1页

共1页

序号

图号或型号

产品名称

产地

数量

备注

一

锅炉主机

1

YXQ6530-0-0

锅炉主机

本厂

1

终身保修

二

阀门仪表及安全附件

1

Y-150

压力表0～2 5MPa 2 5级

郑州

2

一年更换

2

X14W-1 6T

压力表三通旋塞

郑州

2

一年更换

3

GGT12 01

压力表存水弯管

本厂

1

终身保修

4

A48H-1 6C

全启弹簧安全阀 PN1 6 DN80

郑州

2

一年更换

5

J44H-1 6C

主汽阀 PN1 6 DN80

郑州

1

一年更换

6

J44H-1 6C

副汽阀 PN1 6 DN32

郑州

1

一年更换

7

J4H-1 6C

截止阀 PN1 6 DN32

郑州

1

一年更换

8

J41H-1 6C

截止阀 PN1 6 DN32

郑州

2

一年更换

9

J41H-1 6C

止回阀 PN1 6 DN32

郑州

1

一年更换

10

X49X-25-350

水位表 PN1 6 DN25 L=350

郑州

2

一年更换

11

P48H-1 6Q

排污阀 PN1 6 DN50

郑州

2

一年更换

12

YCW6223-2-0

锅筒排污弯管φ57×3 5

郑州

1

一年更换

13

J41H-1 6C

球阀 PN1 6 DN25

郑州

4

一年更换

14

SZB-20

电极式水位控制器PN1 6 DN25

南京

2

一年更换

15

YMK-50-C

压力控制器

南京

3

一年更换

16

WZB-210

测温热电偶

南京

1

一年更换

17

GB6780-86

螺栓 M12×55

江苏

72

一年更换

18

GB6170-86

螺母 M12

江苏

72

一年更换

19

YX2010BS

易损配件
河北
6

五年备用

20

YX2010GJ

安全连锁保护

南京

1

终身保修

三

配套辅机

1

YXQ6020-0-0

烟囱

本厂

1

终身保修

2

YXQ6020-0-0

烟囱弯头

本厂

1

终身保修

3

YXQ6020-0-0

分汽缸

本厂

1

终身保修

4

BT180（BGN200P）

燃烧机

意大利百得

1

一年更换

5

XD-1

全自动电脑控制器

南京

1

一年更换

6

全自动水处理

美国

1

一年更换

7

水箱

本厂

1

终身保修

8

1（1/2）GC5×7

给水泵

郑州

1

一年更换

1、产品报价内应包含以上所有锅炉辅机配件，咨询电话：158 9051 8765

2、以上锅炉配置可根据客户特殊要求更改，须在我公司工程师指导下进行。

3、我公司锅炉辅机配件不断追求最高配置，如有变动不另行通知，以签订合同发货清单为准。
