太康锅炉 厂家直销 燃油燃气蒸汽锅炉 WNS1-1.0Y(Q)

WNS系列全自动燃油（气）蒸汽锅炉（实用新型专利），采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。锅炉热效率高达85%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，烟气流通面积以次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间，达到最佳传热效果；采用与锅炉完全匹配的高性能燃烧机，进行全面自动调节，使燃烧充分，节省燃料，降低污染；采用高保温性能的超细玻璃棉，散热损失更小；采用智能化节能控制系统，对锅炉及供汽（供水）系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。 前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是最新开发的新款产品。
主要特点
1、锅炉的设计、生产制造、监督检验均严格按《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1619-2002《锅壳锅炉本体制造技术条件》执行，确保锅炉长期安全稳定工作。
2、本体为锅壳式全湿背顺流三回程烟火管结构，火焰在大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低，有害物质NOx排放量少。
3、波形炉胆及螺纹烟管结构，即提高了强度，又满足了各部分受热膨胀的需要。
4、主焊缝焊接均采用对接连接，并经X射线及超声波无损探伤，确保焊接质量达到国家要求。
5、锅炉水容积及气空间大，适应负荷能力强。设计合理的锅内装置，保证蒸汽带水率低于4%，满足用户对蒸汽品质的较高要求。
6、采用新型隔热保温材料，重量轻，散热损失少，保温性能好。
7、水位报警器采用不锈钢作电极棒，聚四氟乙烯作绝缘材料。从上方插入，不易挂污，性能可靠，使用寿命长。
8、前后烟箱为铰链连接，可轻松打开，检修维护维护方便快捷。
9、氧含量调节（选配）：该系统能成功监测烟气中的含氧量，并实时将该数据传送到控制系统中，通过计算机智能分析，自动调整燃烧设备的配比，使其实时处在最佳的工作状，燃烧效率大大提高，从而可大幅降低燃料的消耗。

CWNS型全自动燃油(气)热水锅炉为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉配置世界名牌燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，自动运行等先进技术，并具有运行水温度控制、超温、超压熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点，广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖。
控制系统说明：
我厂研制的全自动燃油(气)热水锅炉，燃气蒸汽锅炉均采用国际上较先进自动化程度较高的“百得”全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现燃油锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态、能在非常情况下，自动实施保护性停炉，配以相应的温度控制器、压力比例调节器，实现高低温度指示、超压指示、调节，保证水位在正常范围内波动。
㈠、控制功能：
１、锅炉炉水温控制；
2、锅炉出水温控制；
3、防冻控制：
4、缺水和超温保护：
5、传感器故障自检：
6、缺燃料指示：
7、燃烧器熄火报警：
7、热水泵控制：
㈡、指示状态
①控制电源、控制起动、电动水泵运行、风机起动等信号，用绿色指示灯指示。
②高水位，大火燃烧，小火燃烧等状态用黄色指示灯指示。
③低水位、极低水位，超压燃烧器失灵等状态用红色指示灯指示。
系统控制原理
①合上电源开关后将水泵控制开关由停止位置转到手动位置，进行锅炉给水上升到正常位置后，将风动、自动手动开关转到自动位置，然后合上燃烧器电源开关，并把控制器大小火开关转到开火位置，最后按下起动按钮，控制系统电源接通，燃烧器进入工作状态，按照程序控制器的动作程序进行，起动鼓风机进入预吹扫，然后调节风门由小火位置喷油，点火小火燃烧再进入大火燃烧状态，到此锅炉进入正常运行阶段。

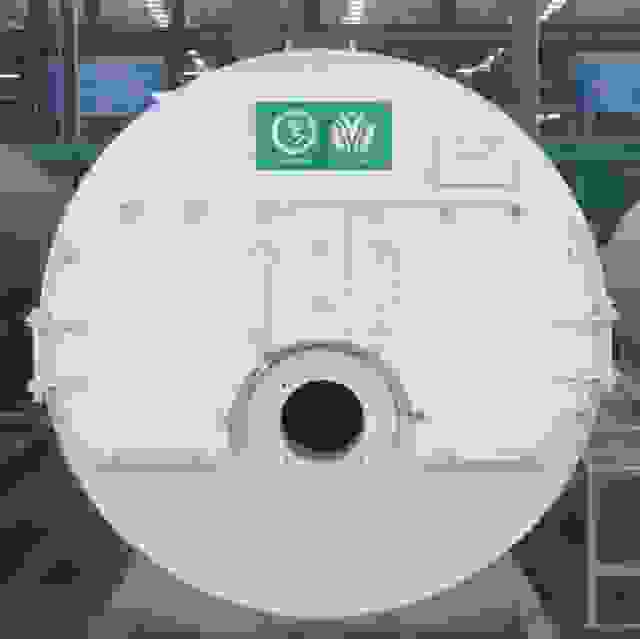

实拍成品细节图

























卧式全自动燃油燃气蒸汽锅炉——技术参数 型号WNS0.5-0.4(0.8)
-Y(Q)WNS0.75-0.4(0.8)
-Y(Q)WNS1-0.8(1.0)
-Y(Q)WNS1.5-1.0
-Y(Q)WNS2-1.0
-Y(Q)WNS3-1.25
-Y(Q)项目卧式参数额定蒸发量（t/h）0.50.7511.523额定工作压力（MPa）0.4（0.8）0.4（0.8）0.8（1.0）1.01.01.25额定蒸汽温度（℃）152（175）175（184）184184194设计效率（%）85%-92%水容积（m3）1.21.562.102.72.75.9满水重量（t）4.48（5）5.76（6.2）6.48（7.1）8（8.4）8（8.4）16（16.8）耗电功率(KW)3.63.65.915.817.719.7电源（V）380适用燃料轻油、天然气、重油、城市煤气、石油液化气计算耗量：
轻油(kg/h)
天然气(m3/h)
重油(kg/h)
城市煤气(m3/h)
石油液化气(m3/h)34
41
35
92
1451
62
53
138
2065
82
70
184
26102
123
105
276
39136
164
140
368
52204
246
210
552
79长×宽×高（mm）2650×1600
×17002650×1600
×18003650×1800
×18005200×2300
×24005200×2300
×24005570×3200
×2670安
装
尺
寸进/出口阀口径（mm）5065656565100排污阀口径
（mm）404040404040安全阀口径
（mm）402×402×402×502×502×65烟囱口径ф
（mm）250300320360360360 WNS卧式全自动燃油燃气蒸汽锅炉——技术参数 型号WNS4-1.25
(1.6)-Y(Q)WNS5 -1.25
(1.6)-Y(Q)WNS6-1.25
(1.6)-Y(Q)WNS8 -1.25
(1.6)-Y(Q)WNS10 -1.25
(1.6)-Y(Q)WNS15 -1.25
(1.6)-Y(Q)WNS20 -1.25
(1.6)-Y(Q)项目参数额定蒸发量（t/h）4568101520额定工作压力（MPa）1.25(1.6)额定蒸汽温度（℃）194(204)锅炉设计效率（%）85%-92%水容积（m3）7.141010.213.916.73030满水重量（t）22(23.5)24.7(26)25.5(26.5)32.5(34.5)38(42)74(78)78(82)耗电功率(KW)22.234.434.436367272电源（V）380适用燃料轻油、天然气、重油、城市煤气、石油液化气计算耗量：
轻油(kg/h)
天然气(m3/h)
/重油(kg/h)
城市煤气(m3/h)
石油液化气(m3/h)272
328
280
736
105241
413
352
922
131382
429
377
972
139482
429
377
972
139603
715
628
1620
231904
1075
942
2430
3471206
1430
1256
3240
462长×宽×高（mm）5600×3300
×28806020×3300
×30607200×3300
×30607300×3300
×30607400×3300
×30608100×4200
×41008500×4500
×4100安
装
尺
寸进/出口阀口径（mm）100125125150150200200排污阀口径
（mm）2×402×402×402×402×402×4040安全阀口径
（mm）2×5050×8050×802×802×802×802×100烟囱口径ф
（mm）53053053068038010001200 WNS系列卧式燃油燃气蒸汽锅炉配置清单



优质精良的波形炉胆
特点：减少热膨胀应力，增加辐射受热面，减轻炉胆伸长在炉胆与管板连接处所造成的应力集中。 完美的锅炉内胆焊接工艺
特点：采用先预胀再全焊，然后再胀接的先进工艺，既防止了管间隙腐蚀，又增强了焊接强度。 国家标准三回程燃气锅炉内胆


特点：三回程设计、烟气流程长、增大对流换热量、节约能源。 锅炉进行水压试验和无损检测探伤

特点：检查焊接处探查气孔、夹渣、缩孔、疏松等体积性缺陷，而不易发现间隙很小的裂纹和未熔合等缺陷。

锅炉封头制作中













立式燃油燃气蒸汽、热水锅炉


立式燃煤蒸汽、热水锅炉

卧式燃煤蒸汽、热水锅炉


卧式燃油燃气有机热载体（导热油）锅炉


立式燃煤导热油锅炉

热风炉

浴池（浴暖）专用锅炉




电加热锅炉

蒸压釜、木材防腐设备


河南省四通锅炉有限公司销售经理：王德政
电话：13949044023
邮箱：
Q Q：274896500
网址： /> 地址：河南省太康四通工业园区


河南省四通锅炉有限公司（河南省太康四通锅炉厂）是国家质量检验检疫总局定点生产制造A级蒸汽锅炉、D2级压力容器的大型企业。厂址位于豫东平原，风景秀丽的太康县境内。东濒京九铁路、300国道横贯厂区。是第一批获得国家农业部“全国诚信守法”、河南省“重合同守信用”的生产性企业。始建于70年代初，经40多年的艰辛探索，靠科技兴业，走科学管理之路，现已发展成为承接制造、安装、设计大、中型供热系统，生产35吨蒸汽锅炉，承担安装120吨热水锅炉，加工制造一、二类压力容器，化工机械的省一级重点企业。公司占地60000平方米，固定资产4277万元，城商标的锅炉、压力容器产品37个系列，167个规格型号，年生产用于生产性主要大、中型设备100多台套，用于产品质量检测的先进设备60多台套，拥有银能力可达锅炉1000多蒸吨，二类压力容器500多台套及非标产品等28个系列，260多种规格型号，产品质量性能优越，居国内领先水平，多次荣获国家、部、省，优质、节能、产品大奖。产品远销俄罗斯、蒙古、韩国、越南、缅甸等亚州及东南亚国家和地区。四通锅炉始终坚持“科技创新、质量第一”的方针，十分重视新技术的引进和新产品的开发，制定多项优惠政策，创造宽松的人才环境，广纳各方精英，出现了人才与企业共同成长的良好局面。先后与西安交大、华南理工大学、郑州大学、北京之光锅炉研究所等高等院校和科研单位建立了长期的合作关系，拥有独立的 CAD工作站，为公司新产品的研发和制造提供有力的保障。四通锅炉坚持“做百年企业、服务社会”的发展目标，秉承“品质为本、诚信天下的企业理念，全力打造供热精品，把为客户创造最大价值、提供全过程、全方位、全天候的服务作为公司的崇高使命。 公司注重企业管理，以多年的实践经验为基础导入ISO9000质量管理体系制订了一系列行之有效的管理制度，产品的开发、设计生产、售前售后服务各个环节均采用制度化、规范化、标准化管理，使产品质量有可靠的保证。由于该公司产品的科技含量，用户信得过的质量保证，在同行业内的领先地位，被河南省评为“质量信得过企业”被中国农业银行评为AAA级信誉单位，锅炉压力容器产品以优越的性能、高的质量，多次荣获国家、部、省级优质产品奖。 四通锅炉以振兴民族工业为已任，重视产品的开发研究，注重科技投入，与中国船舶重工集团公司、上海工业锅炉研究所、西安交通大学等科研单位精诚合作，承担了国家“七五”“八五”火炬计划项目，填补了国内、省内5项空白,高起点、高标准、高科技、低价位是本厂迅速崛起的法宝，卓越的品质，诚信的服务是本厂开辟广阔发展市场的利器。本公司自九十年代起，始终走在本省锅炉行业队伍的前端，自行研制开发的多种绿色环保锅炉产品，在同行业内起着主导带动作用，与业内同仁通力合作，创出了河南省锅炉行业的辉煌。 公司形成了“以人为本”的管理理念，以“用高科技制造高品质产品”为目标。公司制订了多项优惠政策，创造宽松的人才环境，广纳各方精英，出现了人才与企业同步成长的良好局面。公司现拥有高级工程师12人，工程师36人，专业技术人员50人，他们在锅炉压力容器领域开发出了丰硕成果。切实实现了“人才一流、管理一流、质量一流、服务一流”的管理目标。 本厂在管理模式上实行高起点，产品制造全过程均采用“一笔到底”式的管理模式。自主要原材料的定向采购到产品出厂至用户的终端售后服务全部采用质量检验跟踪，均须详细记载。先进的生产流水线，保证了质保体系的正常运转，每一道制造环节都可以控制“不一致品”的流转，从而保证了锅炉产品的整体质量。高水平的焊接技术和先进的焊接设备，保证了每道焊缝质量。在施焊过程中，熔池稳定，焊道上线量准确、均匀、熔敷金属化学成份稳定，结晶粒度好，从根本上杜绝夹渣、咬边、裂纹等缺陷的存在机率并以100%的射线探伤检查来确定产品的内在质量。优美的焊缝成形外观，象看到工艺品一样给人们以美的享受。生产设备
锅炉配件

销售网络
售后服务河南省四通锅炉有限公司售后服务承诺：
售后服务是确保产品质量稳定可靠运行的重要环节，是企业质量管理的延伸，是我们公司“产精品，讲诚信”宗旨的重要体现。我们的售后服务要做到认真负责，为用户排忧解难。【服务体系】全国联网、终身服务
四通锅炉从售前、售中到售后实行7天×24小时×365天的服务理念。公司设有专门服务部门，配有一对一专业技术工程师为用户提供全程解决方案。任何一台产品出厂前，都要进行反复测试，直到没有任何瑕疵时，方能允许出厂。产品售出后，公司承诺对所提供的产品实行质量保修，终身维修服务。并由售后服务部及远程监控中心跟踪服务，定期回访、保证每台四通产品时刻都处于高效运行状态。
四通锅炉在全国200多个城市都设有售后服务网点，各售后服务网点配有专业技术工程师为客户提供专业服务和培训，常年备有足够的备品备件和易损件。可以说，无论是售前、售中还是售后服务,无论是定期对员工进行培训还是定期对全国经销商进行培训，四通人都做到精益求精、尽善尽美。
【免费在线咨询】 专设专业技术顾问，全年无休24小时在线咨询，无论售前售中售后，无论四通还是其他品牌用户，我们都将提供零距离无差别的专业咨询与解答，帮助锅炉用户答疑解难，了解锅炉知识。
产品出厂合格率100%，顾客满意率100%。
