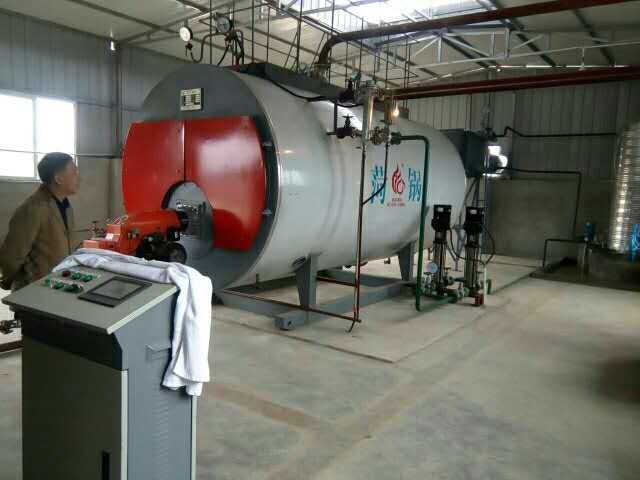

山东中杰WNS燃气文昌燃气热水锅炉

产品简介

WNS系列锅炉，是一种全自动卧式内燃三回程燃油（气）快装锅炉，采用湿
背式结构，波形炉胆为第一回程，由螺纹烟管构成第二、三回程。锅炉配备有完
善的全自动控制装置和安全保护装置，实现水位自动控制及危低水位报警、停
炉；蒸汽压力自动控制及超压报警；锅炉自动点火、燃烧器火力自动调节和熄火
保护，保证锅炉的安全运行。

性能特点
1、该型锅炉采用国际流行三回程结构，燃烧室大容积设
计，使燃烧更加充分。而烟管采用螺纹结构，强化了传热效果。
2、锅炉采用湿背式结构，全扳边对接焊缝，可靠性高，维
修费用低。另外，采用先进的波形炉胆结构，既增强了传热面
积，也满足了炉胆受热后的自由膨胀。
3、设计超温、超压、缺水、检漏、熄火等多种保护功能。
锅炉运行安全可靠。
4、前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该
形式整体性好，美观、大方，检修开启轻便。
5、采用新型两级螺旋鳍片式节能器，增大受热面积，减小
节能器的体积，使其结构紧凑。
6、两级节能器均采用耐硫酸腐蚀的ND钢材料，延长了节能
器的使用寿命。
7、该型号锅炉热效率高，出力稳定，负荷适应性强。

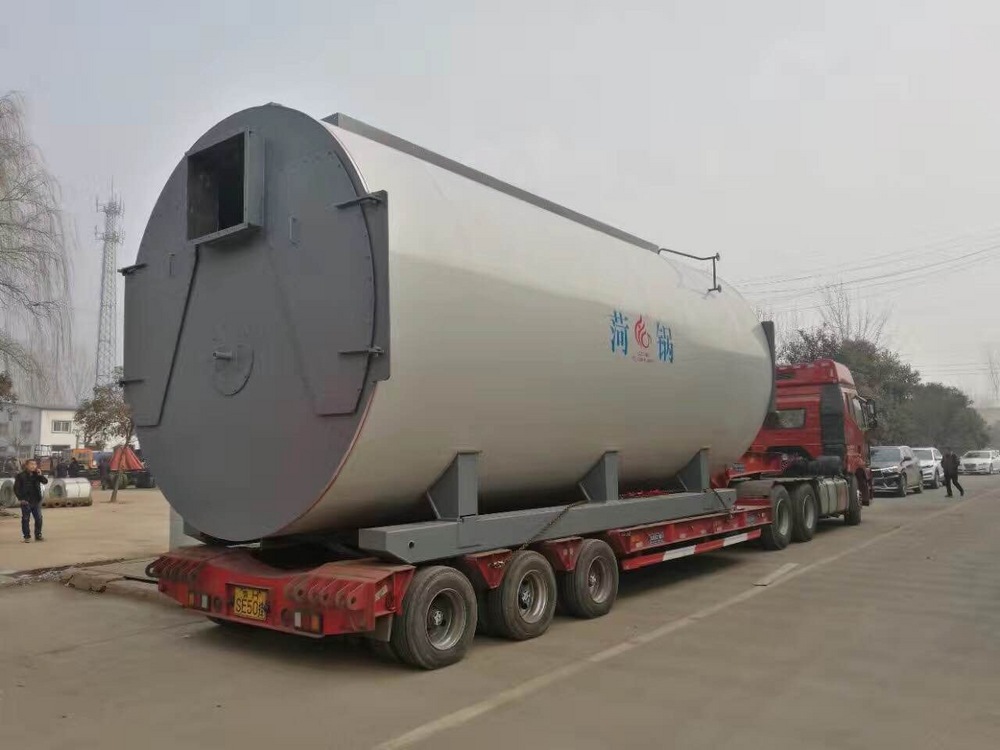

8、采用快装结构，能有效缩短安装周期。
WNS系列低氮冷凝式全自动燃气锅炉
WNS系列低氨冷凝锅炉是一种全自动、卧式内燃、低氨冷凝于一体的快装燃油
（气）锅炉、锅炉本体采用湿背式两回程结构：波形炉胆及回燃室为第一回程，螺纹烟
管构成第二回程。节能器和冷凝器置于锅炉顶部，手炉外构成烟气的第三回程。本系列
锅炉具有以下显著特点:
高效节能。节能器、冷凝器换热面积大，烟气中的水蒸汽冷凝率高，可充分吸收烟
气中水蒸汽冷凝释放的热量，热效率可高达99%以上。
采用螺纹烟管对流受热面，有效提高锅炉传热效率
环保效果好。烟气中有部分CO2、NOx、SO2等有害成分溶解于冷凝水，有效减少大
气污染物的排放。同时采用大尺寸炉膛结构和烟气再循环技术，对于燃气锅炉，完全可
以实现超低氮排放，NO排放<30mg/Nm3，完全符合日益严格的国家环保要求。
节能器、冷凝器与锅炉布置为一体，快装出厂，安装方便，结构紧凑，美观大方。
占地面积少，减少基建投资。
节能器、冷凝器的螺旋翅片管及壳体采用耐硫酸腐蚀的ND钢材料，大大提高设备使
用寿命。
智能化燃烧控制和全自动安全连锁保护系统的相结合，确保经济、环保、安全运行。
工作原理
锅炉的排烟热损失中，除了烟气显热以外，水蒸气还带走了大量的汽化潜热。
如果通过降低排烟温度，使烟气中的水蒸气全部或者部分地得到冷凝，并将冷凝过
程释放的潜热回收利用，锅炉的有效利用热增加，将明显提高锅炉的热效率。
WNS型低氮冷凝式燃气锅炉针对烟气中水蒸汽冷凝率与排烟温度的关系、冷凝
率与热效率的关系以及冷凝水对不同钢种腐蚀速率等关键技术因素，通过合理设计
受热面，降低排烟温度，保证烟气中水蒸汽达到设计要求的冷凝率，使锅炉的热效
率大幅提高。
由于采用大尺寸炉膛结构和烟气再循环技术，对于燃气锅炉，完全可以实现超
低氮排放，NOx排放<30mg/Nm3。
