出厂形式:
快装锅炉
-
用途:
生活锅炉,工业锅炉,电站锅炉
-
循环方式:
复合循环
-
燃烧方式:
层燃炉
-
加工定制:
否
-
蒸吨(t/h):
0.2吨,0.3吨,0.5吨,0.7吨,1吨,2吨,3吨,4吨,6吨,8吨,10吨,15吨
-
结构形式:
卧式
-
出口压力:
高压
-
传热介质:
蒸汽,热水
-
是否现货:
是
-
适用范围:
医院,学校,纺织服装行业,大型超市,酒店宾馆,食堂餐厅,食品饮料行业,酒厂,制衣厂,印染厂,制药厂,包装厂,建材厂,涂料厂,饲料厂,塑料厂,橡胶,洗浴中心,小区居民楼取暖,茶叶药材烘干
-
进口温度(℃):
依据型号而定

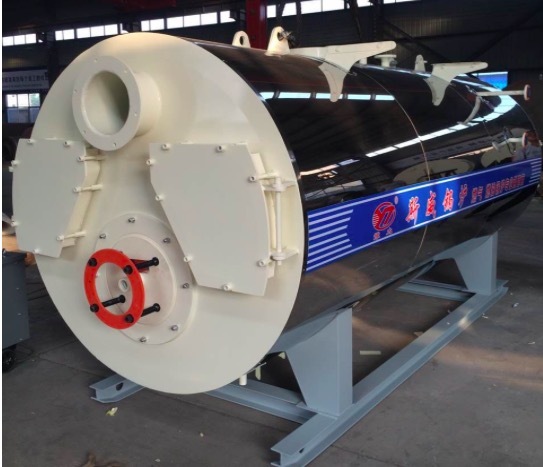

WNS系列卧式燃油蒸汽锅炉 燃油燃气锅炉规格型号:WNS 0.5吨—20吨热效率:91%-95%适用燃料:天然气、液化气、城市煤气、柴油、重油应用范围:医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶加工、造纸、木材加工、宾馆,酒店、制衣等。简介:WNS系列全自动燃油蒸汽锅炉(实用新型专利),采用卧式三回程湿背结构,从而改善了锅炉运行环境,提高了锅炉燃烧效率和使用寿命。锅炉的全部烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计。烟箱密封采用迷宫式结构,避免了烟箱漏烟现象的发生。售后服务承诺:
本公司负责锅炉本体安装调试,及锅炉操作和保养
本公司备有售后服务专车,解决疑难问题,每季度定期免费上门服务
本公司所生产的产品因质量问题或达不到技术参数的,我公司承诺如下:包退、包换、包修、包赔一切损失。
销售电话: 13939428778 0394-6776288产品介绍
WNS系列全自动燃油(气)蒸汽锅炉(实用新型专利),采用卧式三回程湿背结构,从而改善了锅炉运行环境,提高了锅炉燃烧效率和使用寿命。
锅炉的全部烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计。烟箱密封采用迷宫式结构,避免了烟箱漏烟现象的发生。锅炉热效率高达90%以上,采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆。炉胆尺寸与火焰相吻合,烟气流通面积依次减小,使烟气等速流动,保证了高温烟气在炉内的热交换时间,达到最佳传热效果。采用与锅炉完全匹配的全自动调节的高性能燃烧机。此燃烧机燃烧充分,节省燃料,从而有效降低了锅炉燃烧给环境带来的污染。采用高保温性能的超细玻璃棉,散热损失更小。采用智能化节能控制系统,锅炉及供汽(供水)可系统可以结合不同负荷来调节燃料供给,达到更加节能的目的。锅炉的安装采用整体快装方法,对地基无特殊要求,不需地脚螺栓固定,安装简单易行。采用活动炉头结构,不但可匹配各种燃烧器,而且更换炉头和维修炉体也更加方便快捷。前、后烟箱采用活动可拆结构,可方便地对锅炉内部进行检查、维护、保养。此型号锅炉为最新开发的新款全自动燃油(气)蒸汽锅炉,产品设计新颖、结构合理,工艺性能良好。性能优势1、锅炉的设计、生产制造、监督检验均严格按《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1609-2002《锅壳锅炉本体制造技术条件》执行,确保锅炉长期安全稳定工作。2、本体为锅壳式全湿背顺流三回程烟火管结构,火焰大燃烧室内微正压燃烧,完全伸展,燃烧热负荷低。有害物质NOx排放量少。3、波形炉胆及螺纹烟管结构,既提高了强度,又满足了各部分受热膨胀的需要。4、主焊缝焊接均采用对接连接,并经X射线及超声波无损伤探伤,确保焊接质量达到国家要求。5、锅炉水容量大,适应负荷能力强。设计合理的锅内装置,保证蒸汽带水率低于4%,满足用户对蒸汽品质的较高要求。6、采用新型隔热保温材料,重量轻,散热损失少,保温性能好。7、水位报警器采用不锈钢作电极棒,聚四氟乙烯作绝缘材料。从上方插入,不易挂污,性能可靠,使用寿命长。8、前后烟箱为铰链连接,可轻松打开,检修维护方便快捷。9、氧含量调节(选配):该系统能成功检测烟气中的含氧量,并实时将该数据传送到控制系统中,通过计算机智能分析,自动调整燃烧设备的配比,使其实时处在最佳的工作状态,燃烧效率大大提高,从而可大幅降低燃料的消耗。10、自动控制水平领先锅炉控制器采用西门子、德力西电器元件,不但性能可靠,而且实现了人机对话和远程控制。技术参数型号/项目/参数WNS0.5-0.4(0.7)-Y(Q)WNS0.7-0.4(0.7)-Y(Q)WNS1-0.7(1.25)-Y(Q)WNS1.5-1.25-Y(Q)WNS2-1.25-Y(Q)WNS3-1.25-Y(Q)额定蒸发量(t/h)0.50.711.523额定工作压力(MPa)0.4(0.7)0.4(0.7)0.7(1.25)1.251.251.25蒸汽温度(℃)151(170)170(194)194194194设计效率(%)91-95水容积(m3)1.21.562.102.72.75.9满水重量(t)4.48(5)5.76(6.2)6.48(7.1)8(8.4)8(8.4)16(16.8)耗电功率(Kw)3.63.65.915.817.719.7电源(V)380适用燃料轻油、天然气、重油、城市煤气、石油液化气轻油(kg/h)345165102136204天然气(m3/h)8-4112-6017-8524-12040-21045-260重油(kg/h)13.5-38.021.0-50.616.9-71.633.7-109.042.2-134.974-270城市煤气(m3/h)92138184276368552石油液化气(m3/h)142026395279长*宽*高(mm)2650*1600*17002650*1600*18003650*1800*18005200*2300*24005200*2300*24005570*3200*2670安装尺寸进/出口阀口径(mm)5065656565100排污阀口径(mm)404040404040安全阀口径(mm)402*402*402*502*502*65烟囱口径ф(mm)250300320360360360
型号/项目/参数WNS4-1.25(1.6)-Y(Q)WNS5 -1.25(1.6)-Y(Q)WNS6-1.25(1.6)-Y(Q)WNS8 -1.25(1.6)-Y(Q)WNS10 -1.25(1.6)-Y(Q)WNS15 -1.25(1.6)-Y(Q)WNS20 -1.25(1.6)-Y(Q)额定热功率(MW)4568101520额定工作压力(MPa)1.25(1.6)蒸汽温度(℃)194(204)锅炉设计效率(%)85%—92%水容积 (m3)7.141010.213.916.73030耗电功率 (KW)22.234.434.436367272电源(V)380适用燃料轻油、天然气、重油、城市煤气、石油液化气轻油 (kg/h)2722413824826039041206天然气 (m3/h)32841342942971510751430重油 (kg/h)2803523773776289421256城市煤气(m3/h)736922972972162024303240石油液化气(m3/h)105131139139231347462长*宽*高(mm)5600*3300*28806020*3300*30607200*3300*30607300*3300*30607400*3300*30608100*4200*41008500*4500*4100安装尺寸进/出口阀口径(mm)100125125150150200200排污阀口径 (mm)2*402*402*402*402*402*402*40安全阀口径 (mm)2*5050*8050*802*802*802*802*100烟囱口径 ф(mm)53053053068038010001200工作原理WNS系列全自动燃油(气)蒸汽锅炉(实用新型专利),采用卧式三回程湿背结构,改善锅炉运行环境,提高锅炉效率和使用寿命;全部烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计,烟箱密封采用迷宫式结构,避免了烟箱漏烟现象。工作原理如下图所示:
