品牌河南省周口市远大太康锅炉有限公司 | 有效期至长期有效 | 最后更新2022-11-21 19:33 |
浏览次数72 |
蒸吨(t/h):
0.5吨,1吨,2吨,3吨,4吨,5吨,6吨,8吨,10吨,20吨
结构形式:
卧式
出口压力:
高压
传热介质:
蒸汽
适用范围:
医院,学校,纺织服装行业,酒店宾馆,制衣厂,建材厂,饲料厂,洗浴中心,小区居民楼取暖,茶叶药材烘干
进口温度(℃):
20

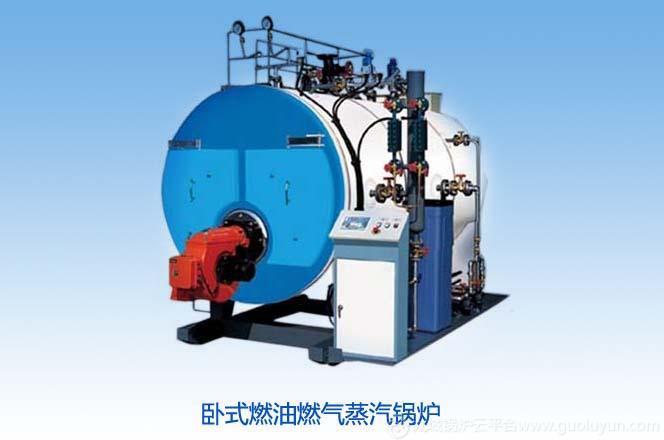

WNS型卧式全自动燃气蒸汽锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖,使锅炉检修方便。锅炉配置技术性能良好的工业燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
燃料:燃油、燃气
适用范围:食品加工、印染、制药提供生产用汽,医疗机构提供消毒用汽,为其它企事业、宾馆的采暖提供蒸汽,亦可通过水箱加热提供生活热水。
保护装置
1、水位实时监控功能:配有电子检测水位装置,实时监控锅炉水位。
2、时间设置功能:用户可根据需要,自由组合设定锅炉的起停时间。
3、漏电保护功能:控制系统检测到电热元件漏电后,将自动切断电源。
4、缺水保护:当锅炉缺水时及时切断燃烧器控制电路,防止燃烧器发生干烧损坏,同时控制器发出缺水报警指示。
5、电源异常保护功能:锅炉立刻停止运行。
6、超压联锁保护:锅炉内压力超过用户设定值时,禁止燃烧器工作并报警提示。
7、压力控制器、水位报警器、安全阀、极低水位报警等多重安全保护。
8、完整的燃气阀组及保护系统:提供从过滤器、调压阀、电磁阀等完整燃气阀组及配件,确保了燃气的安全性。
9、烟气监控装置,可自动监测锅炉的排烟温度,更加方便地掌握锅炉的燃烧情况。
WNS系列卧式燃气蒸汽锅炉规范(1)
型号 | WNS1 | WNS2 | WNS4 | WNS6 | WNS10 | WNS20 |
额定蒸发量 | 1T/h | 2T/h | 4T/h | 6T/h | 10T/h | 20T/h |
额定蒸汽压力MPa | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 |
额定蒸汽温度°C | 184/194 | 184/194 | 184/194 | 184/194 | 184/194 | 184/194 |
给水温度°C | 20 | 20 | 20 | 20 | 20 | 20 |
传热面积m2 | 29.34 | 50.9 | 102.2 | 160 | 200 | 476.8 |
设计热效率% | 91-94 | 91-94 | 91-94 | 91-94 | 96 | 98 |
测试热效率 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 |
水试验压力MPa | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 |
锅炉净重T | 4.07 | 7.09 | 11.53 | 15.27 | 21.8 | 48.9 |
水容量KG | 2000 | 4200 | 7000 | 8000 | 13500 | 27190 |
耗气量(天然气) | 65Nm3 | 120Nm3/h | 240Nm/h | 360Nm3/h | 600Nm3/h | 1200Nm3/h |
耗气量(城市煤气) | 170Nm3/h | 300Nm3/h | 696Nm3/h | 1070Nm3/h | 1776Nm3/h | 3430Nm3/h |
电机KW | 1.5 | 4.5 | 7.5 | 12 | 22 | 56 |
运输尺寸(长X宽x高)m | 3.2x1.7x2.2 | 4.2x2.2x2.4 | 5x2.4x2.7 | 5.5x2.8x2.9 | 8.2x3.3x3.5 | 8.5x4.1x3.7 |
蒸汽接口PN | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa |
蒸汽接口DN | 65mm | 80mm | 100mm | 125mm | 159mm | 200mm |
供气口(天然气)mm | DN65 | DN65 | DN65 | DN80 | DN100 | DN150 |
供气口(城市煤气)mm | DN65 | DN65 | DN100 | DN100 | DN125 | DN200 |
排污口DN | 50mm | 50mm | 50mm | 50mm | 50mm | 50mm |
安全阀PN | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa |
公称直径DN(mm) | 2x32 | 2x40 | 2x50 | 2x80 | 2x80 | 2x100 |
烟囱口径内径 | 282mm | 360mm | 494mm | 550mm | 626mm | 1000mm |
天然气(压力)mmH20 | 300 | 600 | 1200 | 1600 | 2000 | 2500 |
城市煤气(压力)mmH20 | 600 | 1000 | 2000 | 2000 | 2500 | 2500 |
WNS系列卧式燃气蒸汽锅炉规范(2)
型号 | WNS1.5 | WNS3 | WNS5 | WNS8 | WNS15 | WNS20 |
额定蒸发量 | 1.5T/h | 3T/h | 5T/h | 8T/h | 15T/h | 20T/h |
额定蒸汽压力MPa | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 |
额定蒸汽温度°C | 184/194 | 184/194 | 184/194 | 184/194 | 184/194 | 184/194 |
给水温度°C | 20 | 20 | 20 | 20 | 20 | 20 |
传热面积m2 | 38.02 | 76.2 | 129 | 189 | 357.4 | 476.8 |
设计热效率% | 88.7 | 89 | 89.1 | 89 | 89.2 | 91.8 |
测试热效率 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 |
水试验压力MPa | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 |
锅炉净重T | 5.46 | 8.4 | 11.53 | 19.26 | 32.3 | 48.9 |
水容量KG | 2400 | 5600 | 7800 | 11200 | 26000 | 27190 |
耗气量(天然气) | 120Nm3/h | 210Nm3/h | 390Nm3/h | 618Nm3/h | 1190Nm3/h | 1642Nm3/h |
耗气量(城市煤气) | 254Nm3/h | 520Nm3/h | 835Nm3/h | 1249Nm3/h | 2642Nm3/h | 3430Nm3/h |
电机KW | 2.2 | 7.5 | 12 | 18.5 | 55 | 56 |
运输尺寸(长X宽x高)m | 4x1.7x2.2 | 4.9x2.2x2.4 | 5.4x2.8x2.9 | 6.4x2.9x3 | 7.9x4.0x3.5 | 8.5x4.1x3.7 |
蒸汽接口PN | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa |
蒸汽接口DN | 80mm | 100mm | 125mm | 150mm | 200mm | 200mm |
进油口 | 12mm | 16mm | 16mm | 16mm | 22mm | 22mm |
出油口 | 12mm | 16mm | 16mm | 16mm | 22mm | 22mm |
排污口DN | 50mm | 50mm | 50mm | 50mm | 50mm | 50mm |
安全阀PN | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa |
公称直径DN(mm) | 2x32 | 2x50 | 2x50 | 2x80 | 2x100 | 2x100 |
烟囱口径内径 | 340mm | 420mm | 530mm | 610mm | 900mm | 1000mm |
给水口PN | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa |
给水口DN | 25mm | 32mm | 40mm | 50mm | 65mm | 80mm |
WNS系列燃气蒸汽锅炉配置清单
序号 | 图号或型号 | 产品名称 | 产地 | 数量 |
1 | WNS | 锅炉主机 | 永兴集团 | 1 |
2 | 与产品配套 | 燃烧机 | 意大利百得 | 1 |
3 | 与产品配套 | 烟囱 | 永兴集团 | 1 |
4 | 与产品配套 | 烟囱弯头 | 永兴集团 | 1 |
5 | 与产品配套 | 分汽缸 | 永兴集团 | 1 |
6 | 与产品配套 | 全自动电脑控制器 | 南京 | 1 |
7 | 与产品配套 | 全自动水处理 | 美国 | 1 |
8 | 与产品配套 | 给水泵 | 郑州 | 1 |
9 | YX-150 | 压力表0~2.5Mpa 2.5级 | 天津 | 2 |
10 | YX14W-1.6T | 压力表三通旋塞 | 开封 | 2 |
11 | A48H-1.6C | 全启弹簧安全阀PN2.5 DN80 | 开封 | 2 |
12 | YXY8543-3-0 | 压力表存水弯管 | 永兴集团 | 1 |
13 | J44H-1.6C | 主汽阀 PN2.5 DN125 | 开封 | 1 |
14 | J44H-1.6C | 截止阀 PN2.5 DN50 | 开封 | 2 |
15 | J44H-1.6C | 止回阀 PN2.5 DN50 | 开封 | 1 |
16 | X49X-25-350 | 水位表 PN1.6 DN25 L=350 | 天津 | 2 |
17 | P48H-1.6Q | 排污阀 PN2.5 DN50 | 开封 | 2 |
18 | YXY8543-2-0 | 锅筒排污弯管 | 永兴集团 | 1 |
19 | Q41F-1.6C | 球阀 PN2.5 DN25 | 开封 | 4 |
20 | SZB-IV | 电极 式水位控制器PN2.5 DN25 | 南京 | 2 |
21 | YXMK-50-C | 压力控制器 | 南京 | 3 |
22 | WZB-210 | 测温热电偶 | 南京 | 1 |
23 | GB | 螺栓、螺母 | 江苏 | 144 |
24 | GB国标行业执行 | 锅炉质量安全检验证书 | 1 | |
25 | GB国标行业执行 | 产品发货清单 | 2 | |
26 | GB国标行业执行 | 安装使用说明书 | 2 | |
27 | GB国标行业执行 | 产品质量证明书 | 1 | |
28 | GB国标行业执行 | 锅炉总图 | 2 | |
29 | GB国标行业执行 | 锅炉基础图 | 2 | |
30 | GB国标行业执行 | 强度计算书 | 1 | |
31 | GB国标行业执行 | 自动控制使用说明书 | 1 | |
32 | GB国标行业执行 | 锅炉自动控制接线总图 | 2 | |
33 | GB国标行业执行 | 燃烧器使用说明书 | 1 |
公司名 | 河南省周口市远大太康锅炉有限公司 | 经营模式 | |
---|---|---|---|
注册资本 | 未填写 | 公司注册时间 | 2004 |
公司所在地 | 河南 | 企业类型 | 企业单位 () |
保 证 金 | 已缴纳 0.00 元 | ||
主营行业 | 锅炉成品 , | ||
主营产品或服务 | 本公司生产立、卧式热水锅炉、蒸汽锅炉、导热油炉、节能茶炉、热风炉及压力容器 |
