烧嘴控制器-点火控制器-精燃-大品牌

  一、概述

  二、技术指标

  1、供电：AC220V±10% 50HZ

  2、环境温度：-20℃+60℃，无冷凝

  3、火焰检测电流：2-20uA之间调节

  4、防护等级：IP40

  5、点火电缆：<5米(宜用耐温高压线)

  6、电缆长度：电离监测方式最长75米，UV监测方式最长100米。

  三、线路检查及调试

  1、线路检查及调试

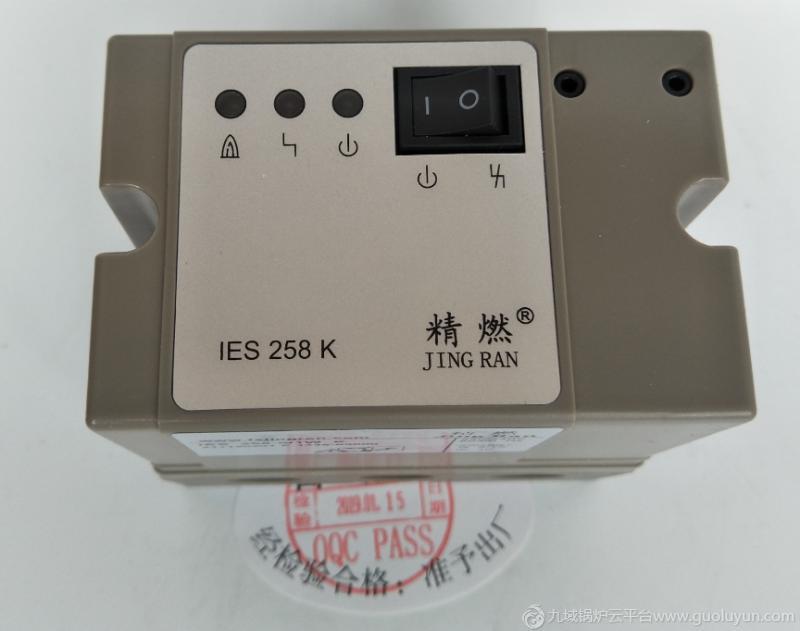

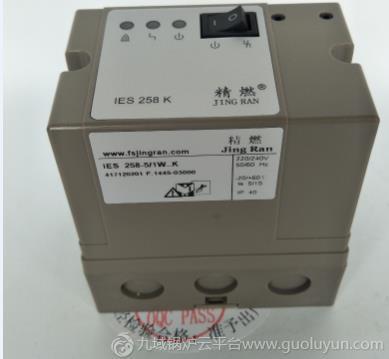

  首先检查火线L1和零线N及其它线路是否按规定接好，确认无误后;关闭手阀，启动系统;合上烧嘴控制器IES258面板上的开关，绿灯亮起;合上点火开关，即给端子3供电，启动操作程序，大约3秒钟之后，燃气电磁阀打开，烧嘴点火，经过安全后，烧嘴控制器会发出故障信号，面板上的红灯亮起，端子8和9之间闭合;打开手阀，控制器复位解除故障信号，重新启动操作程序，烧嘴点燃，面板上的黄灯亮起，端子13和14之间闭合。说明线路接好，系统正常。

  2、火焰监测电流调整

  火焰监测电流可以在2uA-20uA之间调整。调整办法：松开控制器固定螺栓，从底座上拔出控制器，调节小板上的电位器到要求位置即可。(如果面板上的黄灯始终亮着或在点火之前就亮启，则需要进行重新的设定。测量的实际火焰监测电流应当比设定值至少高出3uA。)把控制器装回底座，拧紧螺栓。

  四、注意事项：

  ●严禁带电操作!在检修时一定要切断电源!

  ●只有专业人士才可以对事故进行分析处理。

  ●请不要擅自撕下上面的标签，否则保修失效，擅自维修和接线错误造成设备损坏，例如：将电源接入输出端，导致燃气开启和设备的损坏等由于用户使用不当造成设备损坏不属于保修范畴。

  ●远传复位必须由专业人士完成，且要有人员在现场监测要复位的烧嘴。

  烧嘴控制器，IES258烧嘴自动控制器，就选择精燃机电!
