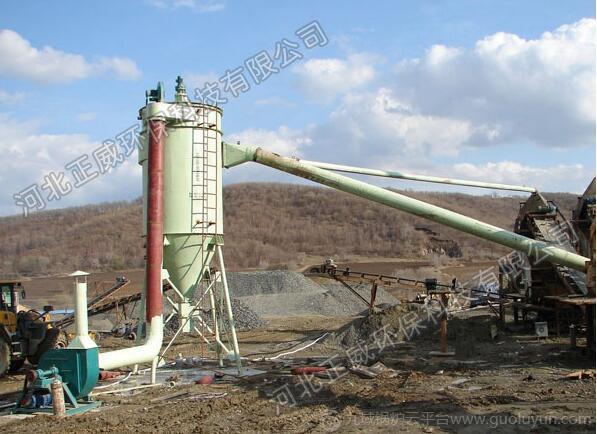

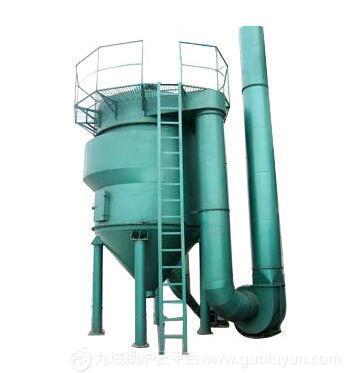

ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器适用于细微粉尘的工艺回收和除尘净化，排放浓度可远低于国家规定。目前ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器已逐步在机械、冶金、电力等部门工厂推广使用。
ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器结构组成：
ZC-Ⅱ/Ⅲ机械回转反吹扁布袋除尘器由上箱体、中箱体、下箱体、反吹风清灰机构四部分组成。
1、上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2、中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3、下箱体：包括定位支承架、灰斗、星形卸灰阀、支座。
4、反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。
ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器工作原理：
过滤工况—含尘气流由切向进入过滤室上部空间，由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻留。粘附在滤袋外层，净化空气透过滤壁经花板上滤袋导口汇集于清洁室，由通风机吸出而排放于大气中。
再生工况—随着过滤工况的进行，阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时，根据需要可以手动开启反吹风机，也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹。自控装置我公司也可以配套提供，具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡过滤气流并改变袋内压力工况，引起滤袋实质性振击，抖落积尘。旋臂分圈逐个反吹。当滤袋阻力降到下限时，反吹风机构手动关闭或自动停止工作，为节约反吹风机动力，减少反吹风量对于三、四圈（即144ZC—Ⅱ 20ZC—型）布袋除尘器设有分圈反吹机构使每次只反吹一个滤袋。
ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器维护检修：
1、安装完毕后，各传动部分均应加注润滑油，然后试转一下检查减速器是否反转，如反转，应立即重新接线，以免损坏机件，确实无误再正式启动。
2、顶盖合上后，应先试其旋转是否灵活，顶盖与清洁室外圈结合处应用橡胶密封，保证顶盖下合时的密封性。
3、滤袋框架外面套上滤袋(绒毛朝里)，袋口与导口用压条栓紧，防止漏气，然后小心插入花板中(注意不使滤袋划破或划伤)，尾端锥肖插入下托架相应的定位圈中，上部导口框下面放上橡胶圈后用压板斜肖压紧。
4、反吹风旋臂传动机构安装时要注意上下垂直，旋臂回转平面与框架导口上平面平行且保持2—4mm距离。转动要灵活，风口翻转装置与撞头位置恰当，翻动正确灵活。
5、花板的梯形孔应与下托架上的相应定位圈垂直，防止放入滤袋框架后上口歪斜漏气。
6、花板与托架，托架与搁圈之间应嵌入密封填料，然后紧固及调整螺栓，使花板平面与转臂反吹风口平行且保证62mm距离。
7、各入孔门、防爆门、观察孔等处，均应有橡胶条，以保证其密封性。
8、灰斗过滤室筒体，清洁室等各法兰之间应嵌入密封填料才能拧紧螺栓，防止漏气。
| 序号 | 型号 |
过滤面积（米2） | 处理风量 | 袋长（米） | 圈数（圈） | 袋数（袋） | |||
| 公称 | 实际 |
V（米/分） | L（米3/时） | ||||||
| 1 | 24ZC200 | A B | 40 | 38 | 1.0~1.5 2.0~2.5 | 2280~3420 4560~5700 | 2．0 | 1 | 24 |
| 2 | 24ZC300 | A B | 60 | 57 | 1.0~1.5 2.0~2.5 | 3420~5130 6840~8550 | 3．0 | 1 | 24 |
| 3 | 24ZC400 | A B | 80 | 76 | 1.0~1.5 2.0~2.5 | 4560~6840 9120~11400 | 4．0 | 1 | 24 |
| 4 | 72ZC200 | A B | 110 | 114 | 1.0~1.5 2.0~2.5 | 6840~10260 13680~17100 | 2．0 | 2 | 72 |
| 5 | 72ZC300 | A B | 170 | 170 | 1.0~1.5 2.0~2.5 | 10200~15300 20400~25500 | 3．0 | 2 | 72 |
| 6 | 72ZC400 | A B | 230 | 228 | 1.0~1.5 2.0~2.5 | 13680~20520 27360~34200 | 4．0 | 2 | 72 |
| 7 | 144ZC300 | A B | 340 | 340 | 1.0~1.5 2.0~2.5 | 20400~30600 40800~51000 | 3．0 | 3 | 144 |
| 8 | 144ZC400 | A B | 450 | 455 | 1.0~1.5 2.0~2.5 | 27300~40950 54600~68250 | 4．0 | 3 | 144 |
| 9 | 144ZC500 | A B | 570 | 569 | 1.0~1.5 2.0~2.5 | 34140~51210 68280~85350 | 5．0 | 3 | 144 |
| 10 | 240ZC400 | A B | 760 | 758 | 1.0~1.5 2.0~2.5 | 45480~60220 90960~113700 | 4．0 | 4 | 240 |
| 11 | 240ZC500 | A B | 950 | 950 | 1.0~1.5 2.0~2.5 | 57000~85500 114000~142500 | 5．0 | 4 | 240 |
| 12 | 240ZC600 | A B | 1140 | 1138 | 1.0~1.5 2.0~2.5 | 68280~102420 136560~170700 | 6．0 | 4 | 240 |
欢迎广大用户前来咨询
联系人：李经理
电话：13393374616
微信：13393374616
QQ：3271063754
邮箱：3271063754@qq.com
地址：河北省泊头市四营环保开发区
公司网址 http://www.chinazwhb.com
