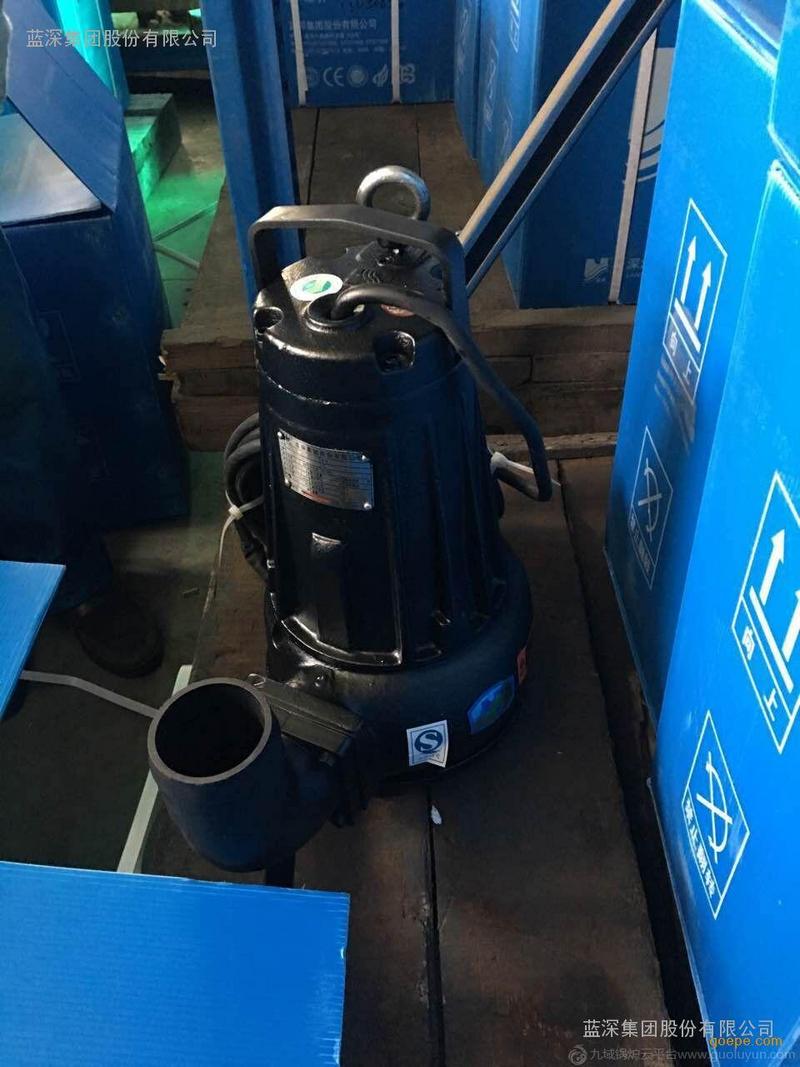

南京蓝深AS30-2CB撕裂防堵塞潜污泵

AS系列增强型潜水排污泵是我公司在与德国ABS公司合资期间研发的一款新一代全扬程潜水排污泵。AS系列泵具有高标准、高起点、高质量，该系列泵在制造工艺上具有许多特点：

1、概 述

1.1 AS、AV系列潜水排污泵是我公司在引进德国ABS技术生产的潜水排污泵。该系列泵具有高标准、高起点、高质量。

1.2 根据招标书的要求，提供的潜水排污泵，符合招标文件的技术要求。

1.3提供的潜水排污泵能够满足招标文件中有关制造、安装和验收的标准。

2、技术规格

根据文件的要求，提供相应的潜水排污泵

3、使用范围

3.1工厂、商业严重污染废水的排放；

3.2住宅区的污水排放；

3.3医院、宾馆的污水排放；

3.4勘探、矿山配套附机；

3.5自来水厂的给排水；

3.6城市污水处理厂给排水系统；

3.7人防系统排水；

3.8市政工程、建筑工地；

3.9农村沼气、农田灌溉；

4、工作条件

本型号泵可在下列条件下长期可靠地工作

4.1 地下污水泵站内；

4.2 水温： 不超过40℃；

4.3 PH值： 6-9；

4.4 固体颗粒含量体积比小于4%，介质密度不大于1.12*10³kg/m³；

4.5 最大潜没深度不超过10m；

4.6 输送介质中固体最大颗粒不超过泵出水口直径的50%，最大纤维长度不超过泵出口直径5倍；

4.7 潜水排污泵，配抗阻塞撕裂机构，在恶劣的条件下能把污水池内的浮渣，塑料制品以及纤维状物体切碎并顺利排出。

5、执行标准

5.1 潜水排污泵型号与基本参数Q/320123NSB30-96；

5.2 潜水排污泵技术条件Q/320123NSB31-96。

6、技术条件

6.1 潜水排污泵应转动平稳自如，无卡死，停滞等现象；

6.2潜污泵组装后，水泵侧的密封装置进行气压试验，试验压力为3kg/cm²， 历时5min无泄漏现象；

6.3潜污泵在按规定的条件下使用，机械密封保证在12000小时内能可靠地运行而不需要更换；

6.4潜水排污泵所有承压零件均应进行气压试验而无泄漏，试验压力为3kg/cm²，历时5分钟；

6.5潜污泵的引出电缆采用GB5013.2 中YZW型橡套软电缆或性能相同的其它型号软电缆，单台污泵配置电缆长度为10m，电缆引出线采用特殊处理，具有水密性，解除电缆破损漏水的隐患；

6.6潜水排污泵铭牌中标有明显的红色旋转方向标记；

6.7潜水排污泵采用喷涂环氧树脂防腐漆，其表面光亮，无污损、碰伤、裂痕等现象，过流部件喷涂环氧树脂防腐漆；

6.8潜水排污泵机械密封设有漏水报警等功能；

6.9潜水排污泵引出电缆中的双色线（黄/绿）规定为接地线，联接可靠，接地标志明显，在使用期内不易磨灭；

6.10潜水排污泵叶轮、转子作动平衡试验，平衡精度等级为G6.3；

6.11潜水排污泵防护等级为IP68，绝缘等级为F级，380V交流电，三相，50Hz；

6.12潜水排污泵具有抗堵塞撕裂机构，全扬程使用，功率曲线平稳；

6.13潜水排污泵在泵送介质中连续运行，每小时允许启动12次，且不影响使用寿命。

7、主要材料

7.1潜水排污泵叶轮、泵壳、机座、端盖等部件材料采用优质铸铁HT200；

7.2潜水排污泵轴的材料采用2Cr13不锈钢；

7.3潜水排污泵的机械密封采用碳化硅材质，机械密封的设计使用寿命为12000小时以上；

7.4潜水排污泵静密封材料采用丁晴-70；

7.5潜水排污泵的轴承采用优质轴承，使用寿命时间不小于80000小时；

7.6潜水排污泵机组的外露紧固件（螺钉、螺母等）采用不锈钢件；

7.7 潜水排污泵自藕底座采用优质铸铁HT200。

8、质量保证

每台潜水排污泵在组装完毕后，应进行性能测试，确保机组的整体性能符合有关标准，测试内容包括：流量-扬程曲线，流量-功率曲线，流量-效率曲线，并将测试报告提供给用户，潜水排污泵保证首次无故障运行时间不小于12000小时，机组的设计使用寿命不小于15年。

9、安装及调试

每台潜水排污泵都可以采用自动耦合安装系统或移动式进行安装，能方便地进行安装，调试和维护保养。

10、配套范围

潜水排污泵主机（泵机一体）；自动耦合底座、导杆；控制箱。
