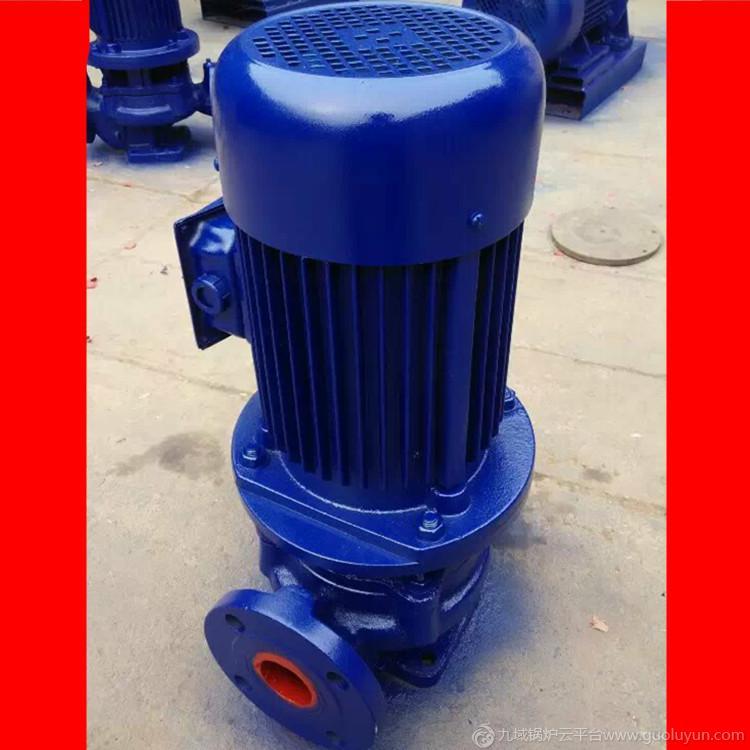

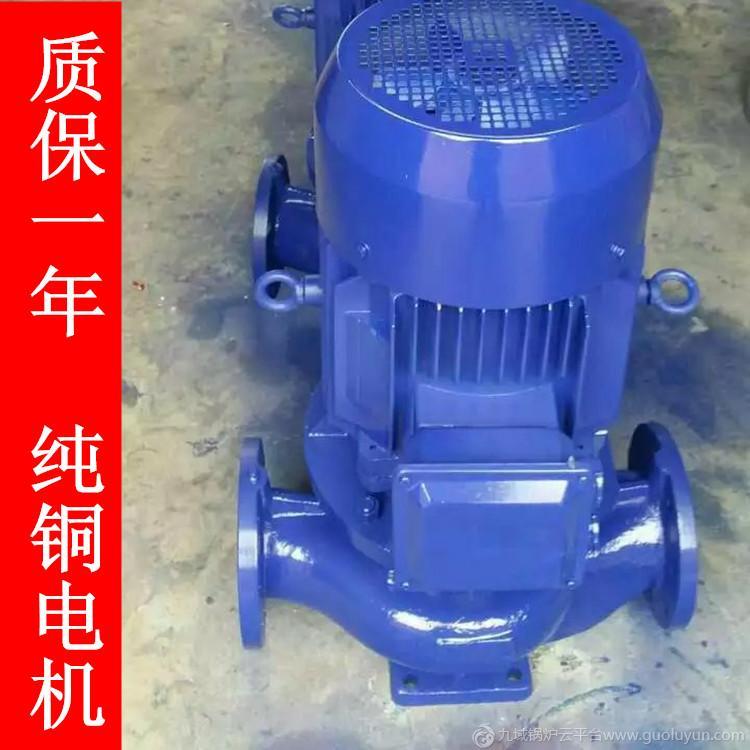

河北君禾泵业ISG100-125立式管道泵

型号意义
例如：IS(R)G100-160(I)AB

ISG——立式离心泵

100——泵进、出口直径(mm)

160——叶轮名义直径(mm)

I ——流量分类

AB——叶轮经第一、二次切割

ISG立式离心泵详情

1 概述
IS(R)G管道泵采用IS型离心泵之性能参数，在一般立式离心泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列立式管道泵产品具有高效节能、噪音低、性能可靠等优点。
2 基本结构
叶轮是管道泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的 托架相连接。

3 工作原理
ISG管道泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

4 如何选型
ISG管道泵流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。离心泵如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1。1倍作为最大流量。 2、装置系统所需的扬程是选泵的又一重要性能数据。
