锅炉脱硝设备脱硝一体机

1.简介
脱硝一体机为工业锅炉/窑炉设计，一体机包括还原剂增压系统、还原剂计量分配系统和控制系统。具有占地面积小，安装快速方便，节省成本等优点。设备通过带触控屏的PLC控制，操作简单，运行稳定；设备采用美国进口流量计，精准度极高，流量范围5L/h~500L/h;整机功率约1KW/h。
2.主要功能
1、 对脱硝系统所使用的压缩空气进行过滤，除去管路中产生的凝结水。
2、调节压缩空气压力。
3、为脱硝系统的还原剂增压。
4、控制并计量压缩空气及还原剂使用量，并对还原剂及压缩空气进行分配。
5、将压缩空气及还原剂多路、等压、独立输出到下级使用设备。
6、记录、储存并处理设备运行过程中的压力、流量等数据，自动绘制成表格或曲线，供用户查询参考。



3.工作原理
还原剂依次通过多级离心泵的稳定增压后，经压力表、流量传感器、电动执行球阀及角座阀，按照控制系统给定的流量设定计量输出，在分配稳压缓存后以相同的压力分别经过可调节浮子流量计被送到还原剂出口管道。
压缩空气经精密过滤器过滤后依次通过压力表、流量传感器、电磁阀、气源处理器后，进入压缩空气分配器，以相同的压力分别经过球阀被送到压缩空气出口管道。

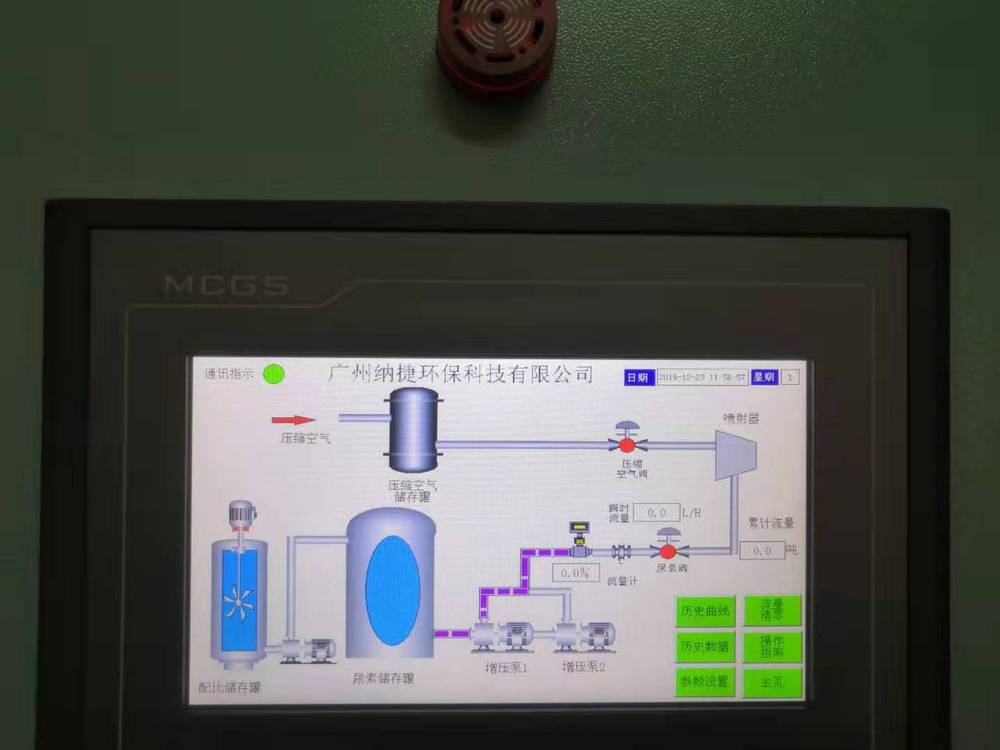

PLC控制系统可通过触控屏控制增压泵、调节阀、还原剂电磁阀、压缩空气电磁阀，通过转子流量计监控还原剂流量。PLC控制系统还可根据设定的还原剂流量、阀门开度或氮氧化物浓度控制电动执行器调节至所需的要求。
