锅炉末梢氨逃逸在线监测系统 宜先抽取式逃逸氨分析系统

氨逃逸在线监测系统简介

燃煤锅炉烟气排放所含的氮氧化物，是空气污染的重要前体物，控制燃煤过程烟气排放NOx总量是各国环保法规的重点。选择性催化还原（SCR）和选择性非催化还原（SNCR）技术是目前烟气脱硝主流技术。通过在烟气中注入氨水或尿素，其主要成分NH3与氮氧化物发生化学反应，生成对环境无害的N2和H2O。为使喷氨效率达到最优，降低NH3排放及消耗，必须对烟气中残余的NH3浓度进行实时监控。一般情况下氨逃逸的检测仪表安装于氨注入后的还原反应结束处。

上海宜先QCL+TDLAS技术优势

目前，有效、性价比高的高温脱销氨逃逸检测方法，就是TDLAS法。上海宜先采用QCL+TDLAS技术，目标谱线是氨、氮氧化物分子在中红外
波段最强吸收峰。分子光谱学研究表明，气体小分子中红外吸收谱线比近红外吸收谱线强数十倍甚至数千倍，在同样测量条件下，检测精度可达ppb级别，
是近红外TDLAS数十倍。上海宜先与美国知名大学合作，革命性地采用国际领先的半导体QCL（量子级联激光器）作为激光源，结合稳定可靠的光路设计
及独家信号处理技术，使TDLAS光学传感技术达到前所未有的精度和稳定性，解决了近红外氨表稳定性差、精度不高的现状，可以充分满足市场需求。

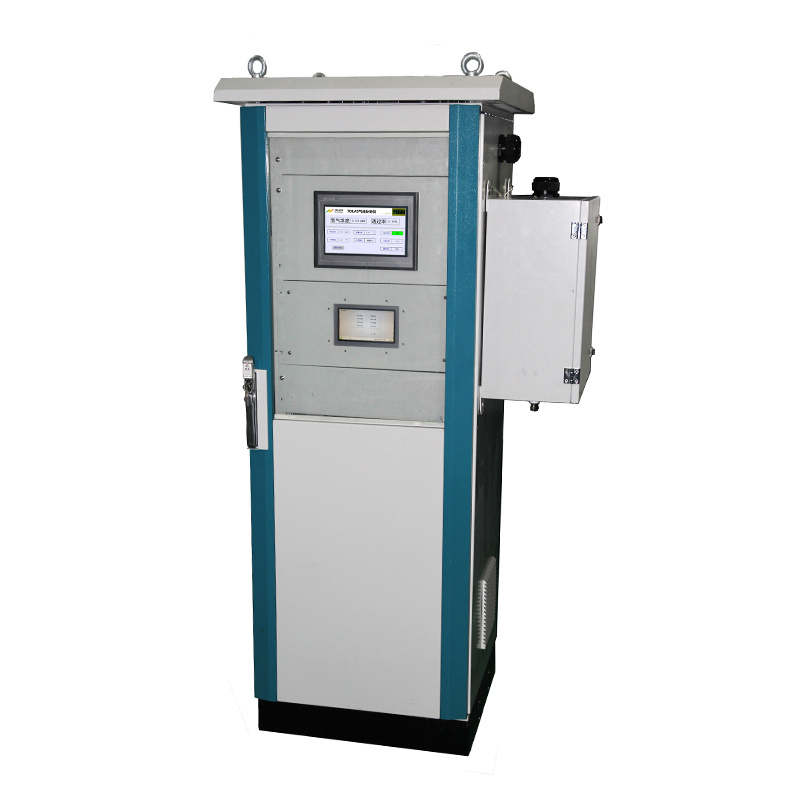

上海宜先YX-LS3000C多点采样式逃逸氨在线监测系统



YX-LS3000C高精度逃逸氨分析系统，严格按照《固定污染源排气中颗粒物和气态污染物采样方法》（GB/T 16157-1996）要求，采用网格式多探头
采样技术，均布采样，通过多个采样探头的合理布置，解决了逃逸氨分析仪在SCR装置大截面烟道中因烟气分布不均匀导致测量结果偏差太大的问题，极
大的提高了逃逸氨分析系统测量数据的准确性。
多探头采样系统主要由网格式取样管、高温采样探头、高温伴热样品管线、混合器、吹扫装置、控制系统等部分组成，其中网格式取样管将烟道分成大
小均匀的若干小块，每个小块设置一个取样口，实现定点取样，取样管出口连接高温采样探头，该采样探头可将烟气加热到180-250℃，避免氨盐的生成，
烟气中的绝大部分粉尘在采样探头中被过滤拦截，相对洁净的烟气经高温伴热管线输送进入混合器，烟气在混合器中将混合均匀后的烟气再经恒温样品管线
送入高精度逃逸氨分析仪分析。
YX-LS3000C高精度逃逸氨分析系统设计有自动反吹功能，由PLC控制反吹电磁阀和采样球阀，实现采样系统的自动清洁，从而实现整套系统的长周期稳
定运行。

YX-LS3000C高精度逃逸氨分析系统产品特点

样品从采样到分析全程高温伴热，过程无冷点，保证数据不失真
系统一体化设计，安装维护方便
智能化控制系统，采样探头自动吹扫，高精度控制温度，温度超限自动报警，全程分析过程无人值守24H工作
可灵活选配NO分析模块，实现NH3/NO同时测量，提供更科学有效的脱硫脱硝控制数据
采用多探头平均分布方式，准确测量烟道内NH3/NO的平均含量，避免烟道口径过大时带来的测量误差
系统可实现多通道同时测量功能，减少用户设备采购成本

YX-LS3000C高精度逃逸氨分析系统 产品优势

解决原位式激光分析系统的大截面、微浓度烟道检测失真；烟道振动、环境温度变化，造成烟道应力改变等因素引发的对光不准；高粉尘、高水分对激光
检测影响激光透射率；烟气粉尘和腐蚀性气体吸附在镜片表面，造成镜片结焦、结垢影响激光检测；无法进行在线标定等应用问题。
激光抽取测量法采用抽取采样方式，将烟气由烟道中抽取出并经除尘、净化后进入气体分析室，利用TDLAS技术进行检测。采样过程全程伴热，待测气体
浓度数据真实可靠。该装置可用标准气体检测标定和调零。有效地避免了烟道振动、热膨胀等因素对激光检测的影响。适用于环境恶劣、工况复杂的烟气污
染源监测。
系统结构便于后期维护、标定、清洁、以及功能扩充。

我司中红外逃逸氨分析系统已在多个电厂实地测试使用，产品运行稳定、检测精度高，受到电厂好评。行业应用：火力发电厂脱销工艺段，水泥回转窑
炉脱销工艺、来及焚烧处理厂。
