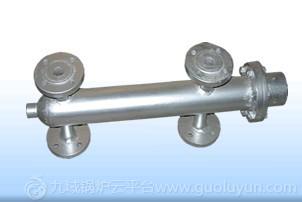

UDG,DC系列水位传感器可与多种水位控制仪配套使用，实现锅炉及其它存水容器的水位自动控制和报警，以保证锅炉和贮水容器安全正常运行。本系列水位传感器，是利用锅炉汽包水和蒸气导电率不同的原理，采用接触式电极做传感元件，其主要特点是：
1、产品结构简单，便于维修。
2、由于电极是从传感器本体上方插入，电极根部不易挂污，性能可靠。
3、用不锈钢棒做电极，聚四氟乙烯做绝缘材料，使用寿命长。
4、在传感器本体两侧设有管法兰联接口，一侧和锅炉联接，另一侧可和水位计联接。

一、主要技术参数：
1、公称压力：1．6、2．5、6．4 MPa
2、工作温度：＜225 ℃
3、适用中心距L：250、300、330、350、440 mm
4、正常水位控制点数：4点 或 5点，或 6点

二、电极棒功能说明 ：
  打开上盖，在法兰盖中心螺丝端子为公共端；电极编号标记 1～5， 对应水位由低到高：1号电极为最低水位报警；5号电极为最高水位报警；

三、安装使用
1、传感器一侧法兰与锅炉管法兰联接，另一侧法兰与水位计联接，同时要联接好排污管路。
2、按各个电极的编号，与水位控制仪相应接点接好，电极引出线要采用耐高温绝缘导线。
3、接外壳地线与电极棒之间阻抗应大于20兆欧，如出现短路，系绝缘套出现故障，打开法兰盖检查更换即可。
4、确保各个接线可靠连接。
5、应视锅炉水质情况，定期对电极棒进行维护。打开法兰盖，抽出电极棒，用砂纸擦掉电极上的污垢。
