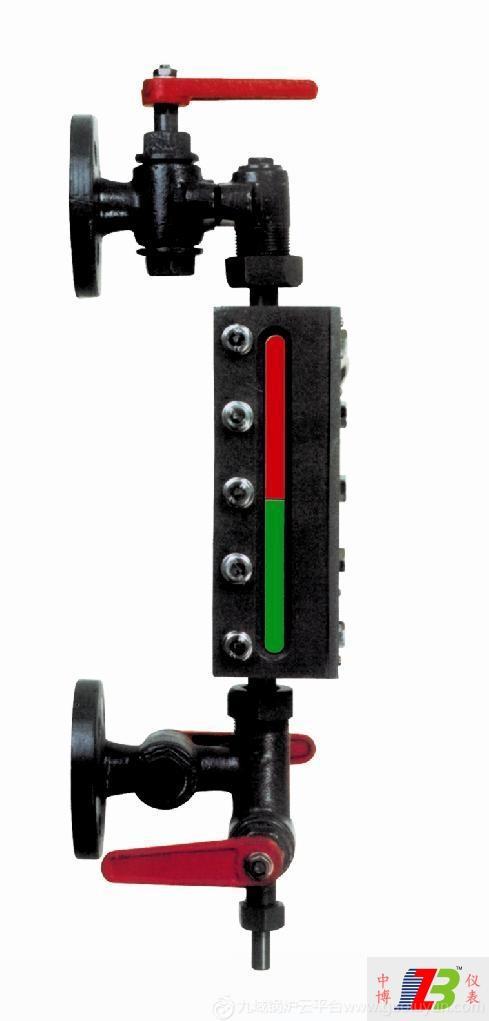

B49X-2.5透反射双色水位计

B49X－25型透反射式双色水位计是专用于各类承压容器及工业蒸汽锅炉和蒸汽机车锅炉的水位显示，有汽红水绿来指示液位高度。

该水位计有上下阀门与中间的水位显示仪三部分组成，排污阀与下阀相连，上下法兰与锅炉炉壁法兰连接，根据光的性质，红光和绿光的波长不同，在同种介质中的折射角不同，水对光的透射感光能力不同，构成了双色水位一、概述

B49X－25型透反射式双色水位计是专用于各类承压容器及工业蒸汽锅炉和蒸汽机车锅炉的水位显示，有汽红水绿来指示液位高度。

该水位计有上下阀门与中间的水位显示仪三部分组成，排污阀与下阀相连，上下法兰与锅炉炉壁法兰连接，根据光的性质，红光和绿光的波长不同，在同种介质中的折射角不同，水对光的透射感光能力不同，构成了双色水位计的特殊结构，光源发出的光线经光学系统成像，形成汽红水绿双色显示，工作时把汽水阀打开，排污阀门关闭，这样水位计与炉水构成一个连通回路，根据连通器原理，则双色水位计水位高度就是锅炉内部的水位高度，这样由红绿即可判断锅炉里水位高度。

二、主要技术指标：
1.安装中心距L（mm）：250 300330350 400 440

2.可视高度（mm）：145 165 165 195 195
3.公称压力：2.5Mpa实验压力：1.5倍公称压力
4.工作温度：≤225℃
5.连接法兰标准：JB/T9245-1999DN25

6.材质：铸铁 铸钢不锈钢
7.工作介质：水、蒸汽

8.光源：AC36V/6W
三、安装

1、双色水位计属于精密仪表，出厂时已经调好，不能随意拆卸，不得敲击碰撞，防止玻璃破碎。

2、安装前应详细检查，并消除在运输过程中造成的缺陷，清理污垢。

3、安装时先将双色水位计的上下阀门法兰与锅炉炉壁法兰连接好，然后对水位计玻璃预热后方可运转。

4、电源感应器应放在清洁通风处，严禁与炉壁接触。

5、水位计前不要有很强的亮光，以免降低观察效果，观察水位计时，视水员要站在水位计的正面。

6、锅炉初上水或升压时，可能液汽显示不清，这好似因为锅炉水质不清洁、水流不稳所致，只是暂时的属于正常现象，当锅炉内水位水压正常后，即能清晰的显示液位。

7、当水位计正常运转4~8小时后，要用内六角扳手把压紧螺栓交叉紧固一下，以便清楚由于热胀冷缩所造成的螺栓松动及可能发生的漏汽现象。

8、双色水位计在使用过程中，每班最少清洗一次，只要经常保持清洁，红绿信号就十分明显。

9、用过一段时间后，如果绿色信号里透桔红色，是水位计玻璃板水垢太多，可滴入数滴硫酸清理荧屏上

的污垢，然后立即排污冲洗干净为止，或者拿掉玻璃清除污垢。

10、换水位计玻璃时，要垫好橡胶石棉垫，紧固螺栓要交叉进行，用力均匀。计的特殊结构，光源发出的光线经光学系统成像，形成汽红水绿双色显示，工作时把汽水阀打开，排污阀门关闭，这样水位计与炉水构成一个连通回路，根据连通器原理，则双色水位计水位高度就是锅炉内部的水位高度，这样由红绿即可判断锅炉里水位高度。

二、主要技术指标：
1.安装中心距L（mm）：250 300330350 400 440

2.可视高度（mm）：145 165 165 195 195
3.公称压力：2.5Mpa实验压力：1.5倍公称压力
4.工作温度：≤225℃
5.连接法兰标准：JB/T9245-1999DN25

6.材质：铸铁 铸钢不锈钢
7.工作介质：水、蒸汽

8.光源：AC36V/6W
三、安装

1、双色水位计属于精密仪表，出厂时已经调好，不能随意拆卸，不得敲击碰撞，防止玻璃破碎。

2、安装前应详细检查，并消除在运输过程中造成的缺陷，清理污垢。

3、安装时先将双色水位计的上下阀门法兰与锅炉炉壁法兰连接好，然后对水位计玻璃预热后方可运转。

4、电源感应器应放在清洁通风处，严禁与炉壁接触。

5、水位计前不要有很强的亮光，以免降低观察效果，观察水位计时，视水员要站在水位计的正面。

6、锅炉初上水或升压时，可能液汽显示不清，这好似因为锅炉水质不清洁、水流不稳所致，只是暂时的属于正常现象，当锅炉内水位水压正常后，即能清晰的显示液位。

7、当水位计正常运转4~8小时后，要用内六角扳手把压紧螺栓交叉紧固一下，以便清楚由于热胀冷缩所造成的螺栓松动及可能发生的漏汽现象。

8、双色水位计在使用过程中，每班最少清洗一次，只要经常保持清洁，红绿信号就十分明显。

9、用过一段时间后，如果绿色信号里透桔红色，是水位计玻璃板水垢太多，可滴入数滴硫酸清理荧屏上

的污垢，然后立即排污冲洗干净为止，或者拿掉玻璃清除污垢。

10、换水位计玻璃时，要垫好橡胶石棉垫，紧固螺栓要交叉进行，用力均匀。
