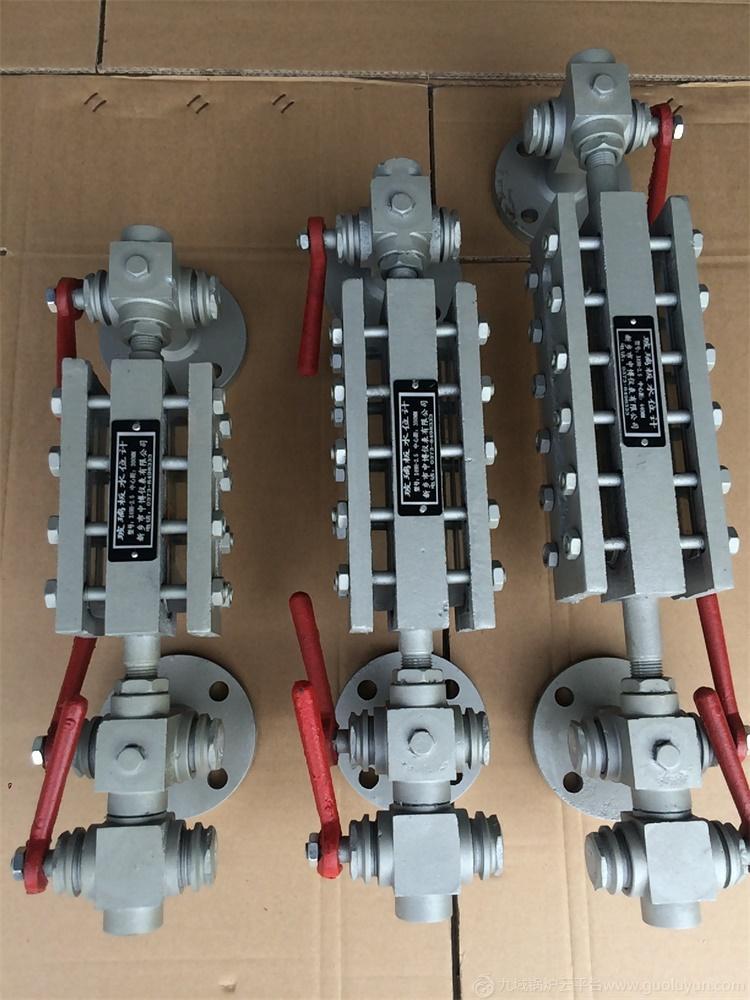

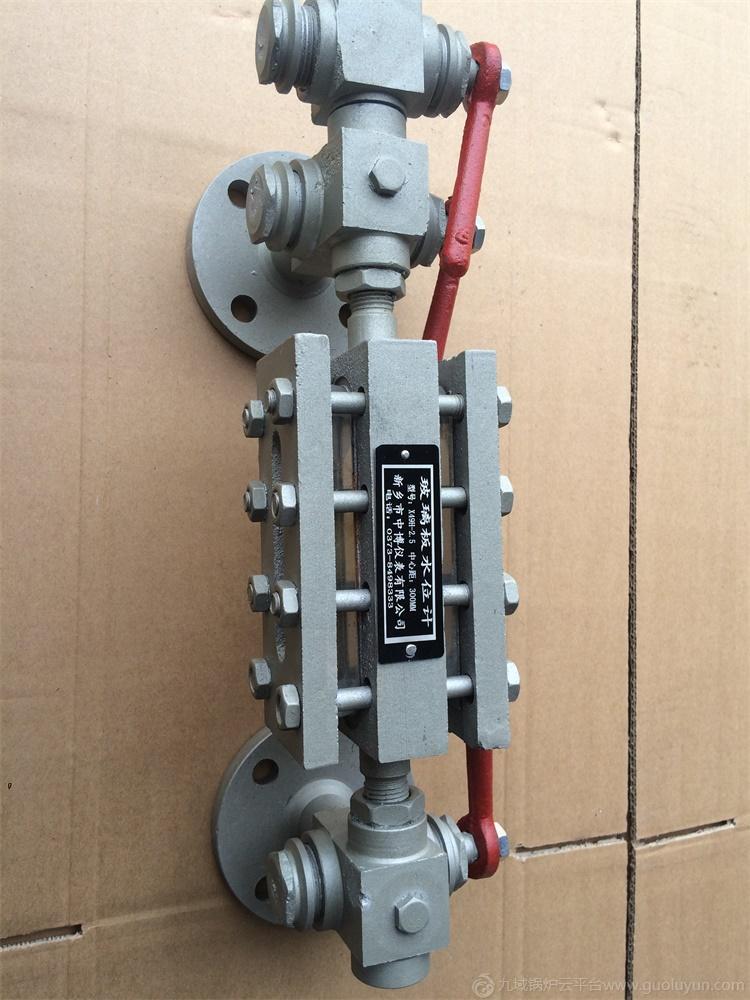

X49H-2.5平板水位计球墨铸铁

玻璃平板水位计

X49H-2.5平板水位计为直观式液位测量仪表，可安装在锅炉或其它承压容器上，对被测介质的液位作直接指示。

【工作原理和结构特点】
仪表的上下旋塞阀上焊有法兰与容器连接构成连通器，透过玻璃板可直接读得容器内的液位高度。并可以不停炉清洗和更换玻璃管。当玻璃管因意外损坏时，借助手柄将上，下旋塞阀的塞子转过90°，可阻止容器内的介质继续外流。液面计下端装有排污阀，供检修时放出剩余液体及清洗内部之用。
【主要技术参数】
工作压力：≤1.6Mpa
工作温度：≤250℃
公称直径DN：20、25
法兰密封面型式：RF
适用介质：水、油品、蒸汽等非腐蚀性介质。

X49H平板锅炉水位计用途：

平板水位计（又称液面指示器），它适用于工业蒸汽锅炉和蒸汽机车锅炉及贮集器上作指示液、水位用。

主要技术参数：

型号	X49HDN25（mm）
公称压力	1.6MPa	2.5 MPa	4.0 MPa
试验压力	2.45 MPa	3.8 MPa	6.0 MPa
保力时间	3Min	3Min	3Min

介质温度	t≤205℃	t≤225℃	t≤250℃
安装中心距	300、350、440（mm）
视屏高度	165~195（mm）
观测距离	15m
介质温度	t≤250℃

常见故障及处理方法：

常见故障部位	故障原因	处理方法
阀门连接部位泄漏	阀门同主体密封连接不良	透度旋紧螺帽或加密封石墨圈
阀门连接部位泄漏	旋塞石墨衬套被磨损	旋紧螺母，无效应更换新衬套
主体密封面泄漏	密封压垫断裂或密封面有杂物	清除杂物，更换新压垫
主体密封面泄漏	坚固件未拧紧	适度调紧
显示色标	透光不清	因挂污，马上排污几次或刷洗要求关闭汽水阀门刷洗几次

按装棱镜（或玻璃板）时受压要均匀，螺纹拧紧要求交叉型式分几次旋紧（见下图），达到扭力20-39.4Nm为止
