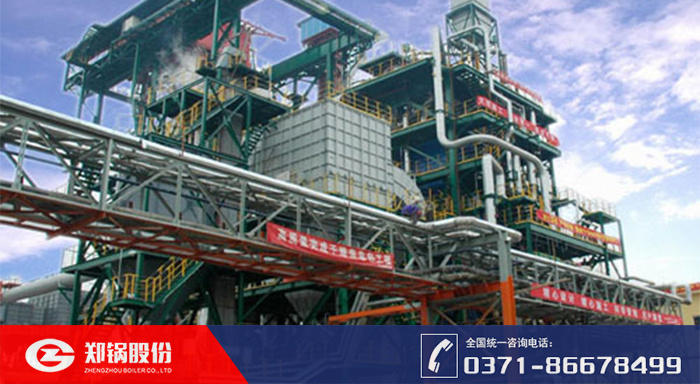

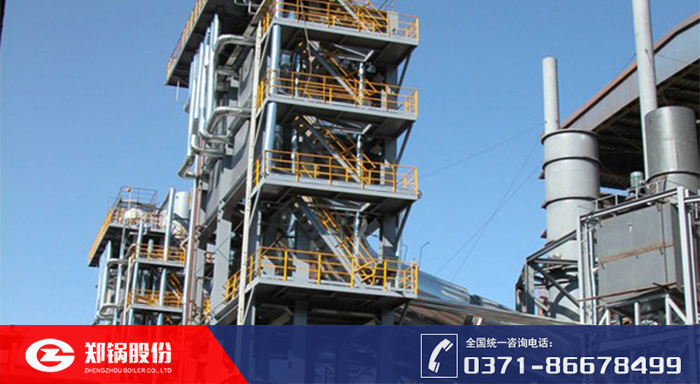

锅炉行业余热锅炉内部构造

工作原理：
燃油、燃气、燃煤经过燃烧产生高温烟气释放热量，高温烟气先进入炉膛，再进入前烟箱的余热回收装置，接着进入烟火管，最后进入后烟箱烟道内的余热回收装置，高温烟气变成低温烟气经烟囱排入大气。由于余热锅炉大大地提高了燃料燃烧释放的热量的利用率，所以这种锅炉十分节能。
核心部件：

锅筒介绍：
锅筒上开设有供酸洗、热工测量、水位计、给水、加药、连续排污、紧急放水、安全阀、空气阀等的管座，以及人孔装置等。锅筒设有两只弹簧安全阀；水位计两只，采用石英管式双色水位计，安全可靠，便于观察，指示正确。在锅筒进水管孔以及其它可能出现较大温差的管孔采用套管式管座，防止管孔附近因热疲劳而产生裂纹。锅筒内部装置设置有供汽水分离的分离装置，以及锅炉给水、加药等连接管。锅筒配置有两个支座，一个为固定支座，一个为活动支座。

活动烟罩：
给水分配集箱由配水集箱和连接管组成；锅炉给水从锅筒引出由下降管引出入给水集箱，为了使集箱各部位温度不出现偏差，给水分配集箱与下集箱进水采用多根分散下降管引入。
汇集集箱由出水集箱和连接管组成，为了使集箱各部位温度不出现偏差，汽水混合物由多根连接管引入出水集箱，再由上升管引入锅筒。
活动烟罩管组由上集箱、下集箱、管组组成，上下集箱间用180根φ45Χ5无缝钢管连接，管间用扁钢焊接组成下部烟罩。
由于工艺的原因，活动烟罩经常需要上下移动，活动烟罩和炉口段间就存在间隙，为防止高温烟气向外泄露，在活动烟罩上部制作水封槽，采用水封的形式进行密封，为防熔渣溅入密封槽，在密封槽端部设置有挡渣板，为便于清理水箱中的杂物，在水封槽上还开设有清理手孔。

烟道：
由分配集箱、下集箱、管组、上集箱组成。锅炉给水从锅筒引出入分配集箱，为了使集箱各部位温度不出现偏差，分配集箱与下集箱进水采用分散下降管引入，水进入下集箱后分散进入132根φ42Χ4无缝钢管和6mm厚扁钢组成的节圆为φ2400mm的圆形烟道受热面，然后产生汽水混合物进入上集箱，由上升管引入锅筒。
为使集箱避开火焰区，管束低部为U型弯管，炉口段烟道与水平夹角为55度。
为了防止烟道发生变形，在烟道上适当位置设置有加固环。
集箱、管子材质均为20（GB3087-1999）。
斜一段烟道、斜二段烟道、末一段烟道、末二段烟道各段烟道管组由分配集箱、下集箱、管组、上集箱组成。
锅炉给水从锅筒引出进入分配集箱，为了使集箱各部位温度不出现偏，分配集箱与下集箱进水采用分散下降管引入，水进入下集箱后分散进入132根φ42Χ4无缝钢管和6mm厚扁钢组成的节圆为φ2636mm的圆形烟道受热面，然后产生汽水混合物进入上集箱，由上升管引入锅筒。
为了防止烟道发生变形，在烟道上适当位置设置有加固环。为了方便检修，在烟道还设有人孔。集箱、管子材质均为20（GB3087-1999）。

氧枪口：
在炉口段烟道上设有氧枪口，氧枪口由管束、上下集箱组成，由于此处温度较高，为防止入口处结构变形，均采用了可卸式水冷套结构，氧枪入口处为防止烟气外喷，还设置氧枪口氮封装置（含氮封塞）。

下料管：
在炉口段烟道上设有下料管，下料管由管束、上下集箱、防磨板组成。ZG系列针形管余热回收装置，是专为烟气余热回收而设计的专用高效节能产品。采用针形管强化热元件扩展受热面，水管烟侧的受热面可大大增加，同时烟气流经针形管表面时形成强烈的紊流，起到提高传热效率和减少烟灰积聚的作用。该余热回收装置具有结构简介、热效率高、运行寿命长、安全可靠、运行寿命长、安全可靠、维护方便等优点。
